Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S10M-SCLCR06

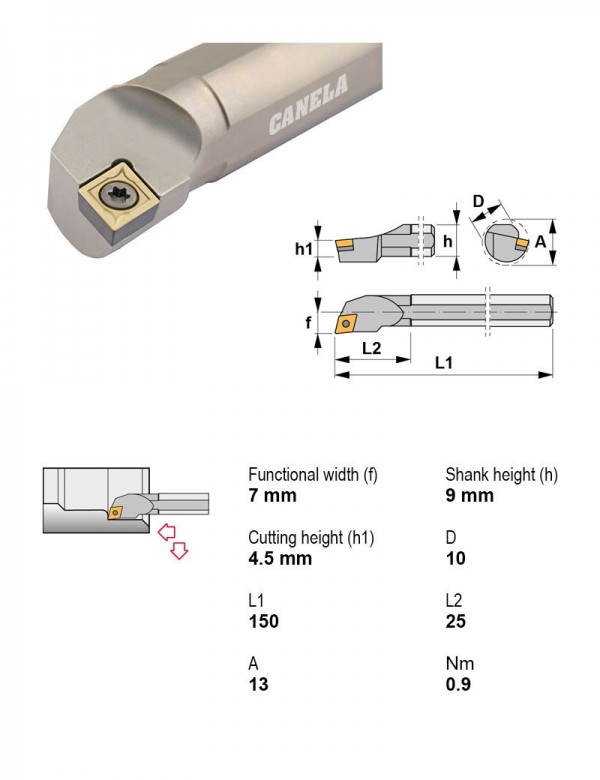

Оправка расточная Ø10 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 10 |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PTWNR12CA-16 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| PTWNR16CA-16 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| PTWNR20CA-22 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| S08K-SCLCL06 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 8 | |
| S08K-SCLCR06 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 8 | |
| S10M-SCLCL06 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 10 | |
| S10M-SCLCR06 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 10 | Текущая |
| S12M-SCLCL06 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 12 | |
| S12M-SCLCL09 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 12 | |
| S12M-SCLCN06 | 95° | Центральный винт | Расточная оправка | Нет | Нейтральное | Положительный | C — ромбическая 80° | 12 | |
| S12M-SCLCR06 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 12 | |
| S12M-SCLCR09 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 12 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S10M-SCLCR06.
Пластины фрезерные5
- CCGT060202-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15
- CCGT060204-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15
- CCMT060202PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25
- CCMT060204TL20Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав TL20
- CCMW060204PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
