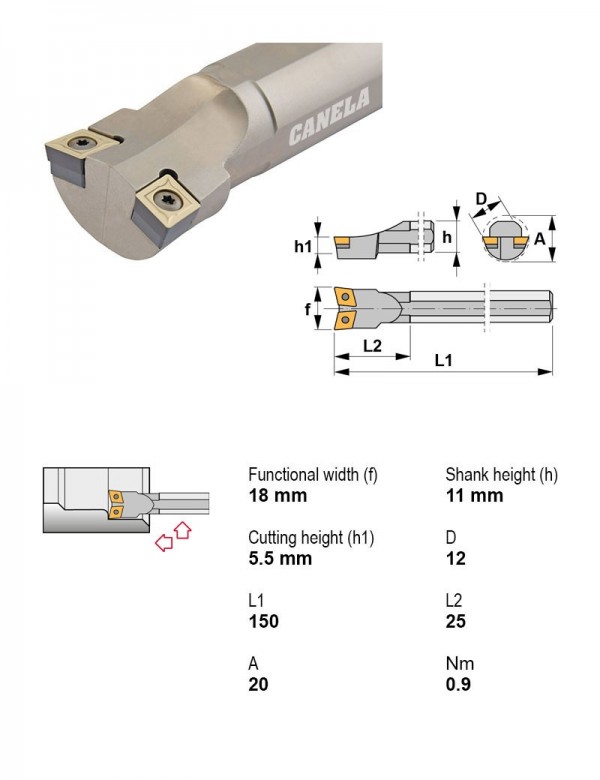

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. S12M-SCLCN06
Оправка расточная Ø12 мм, 95°
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 12 мм |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S08K-SCLCL06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 8 | 6.35 | |
| S08K-SCLCR06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 8 | 6.35 | |
| S10M-SCLCL06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 10 | 6.35 | |
| S10M-SCLCR06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 10 | 6.35 | |
| S12M-SCLCL06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 12 | 6.35 | |
| S12M-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 12 | 9.52 | |
| S12M-SCLCN06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Нейтральное | 12 | 6.35 | Текущая |
| S12M-SCLCR06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 12 | 6.35 | |
| S12M-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 12 | 9.52 | |
| S12Q-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 12 | 9.52 | |
| S12Q-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 12 | 9.52 | |
| S16R-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 16 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S12M-SCLCN06.
Пластины фрезерные5
- CCGT060202-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,2
- CCGT060204-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4
- CCMT060202PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,2
- CCMT060204TL20Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав TL20
- CCMW060204PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,4
Винты для пластин1
- 1425Винт Torx M2,5×0,45 1425
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
