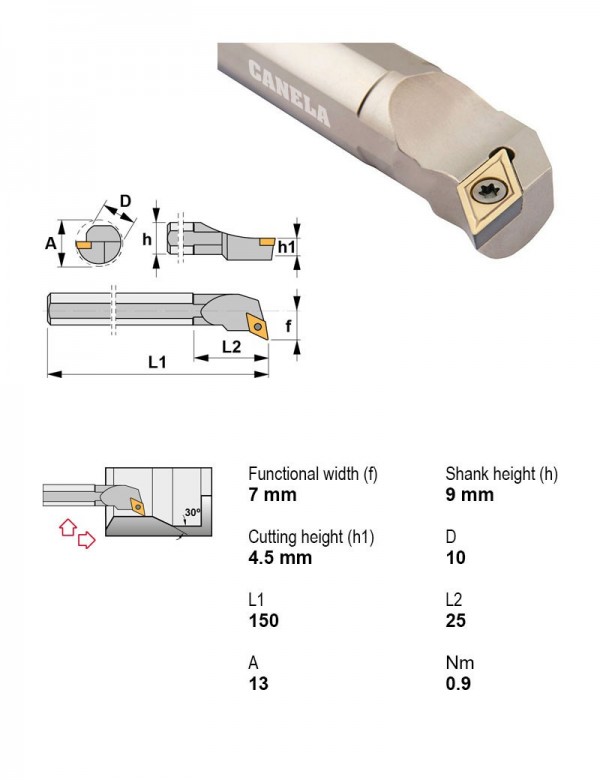

Canela · Оправки расточные — центральный винт, пластина D (ромбическая 55°) · арт. S10M-SDUCL07
Оправка расточная Ø10 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 10 мм |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина D (ромбическая 55°) — 160 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC50-SDUCR17090-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-SDUCR18090-07X | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 50 | — | |
| PSC50-SDUCR22110-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-SDUCR35100-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 50 | 9.52 | |
| S10M-SDQCL07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Расточная оправка | Нет | Левое | 10 | 6.35 | |
| S10M-SDQCR07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Расточная оправка | Нет | Правое | 10 | 6.35 | |
| S10M-SDUCL07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 10 | 6.35 | Текущая |
| S10M-SDUCR07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 10 | 6.35 | |
| S12M-SDQCL07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Расточная оправка | Нет | Левое | 12 | 6.35 | |
| S12M-SDQCR07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Расточная оправка | Нет | Правое | 12 | 6.35 | |
| S12M-SDUCL07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 12 | 6.35 | |
| S12M-SDUCL07-EX | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 12 | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S10M-SDUCL07.
Пластины токарные по ISO 18326
- DCGT070202-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая, черновая
- DCGT070204-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- DCGT070204-APKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCMT070204TN15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN15
- DCMT070204TN30Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN30
- DCMT070204TN35Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN35
Винты для пластин1
- 1425Винт Torx M2,5×0,45 1425
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
