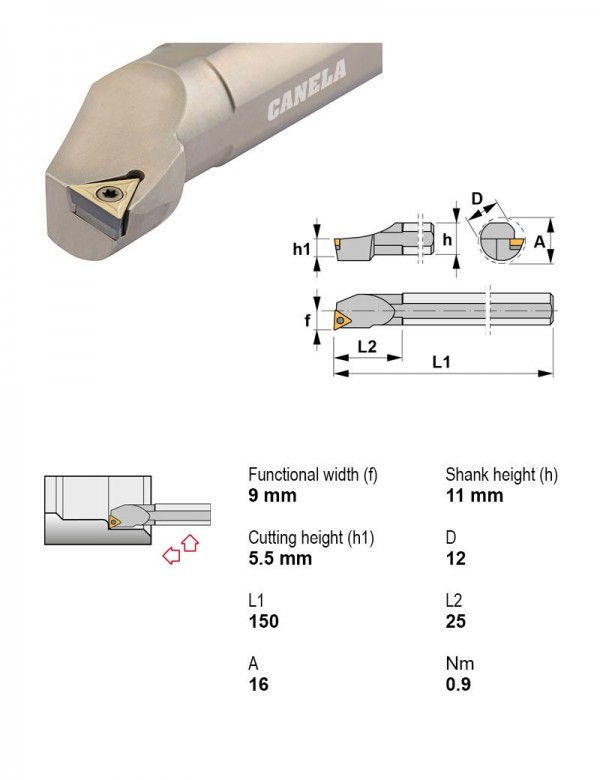

Оправка расточная Ø12 мм, 93°, правое
Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S12M-STUCR11

Оправка расточная Ø12 мм, 93°, правое

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика12
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
S12M-SCLCL0695°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°12
S12M-SCLCL0995°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°12
S12M-SCLCN0695°Центральный винтРасточная оправкаНетНейтральноеПоложительныйC — ромбическая 80°12
S12M-SCLCR0695°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°12
S12M-SCLCR0995°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°12
S12M-STUCL1193°Центральный винтРасточная оправкаНетЛевоеПоложительныйT — треугольная 60°12
S12M-STUCR1193°Центральный винтРасточная оправкаНетПравоеПоложительныйT — треугольная 60°12Текущая
S12Q-SCLCL0995°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°12
S12Q-SCLCR0995°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°12
S16R-PCLNL0995°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйC — ромбическая 80°16
S16R-PCLNR0995°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°16
S16R-PWLNL0695°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйW — тригональная 80°16
Показать ещё · всего в серии 512

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S12M-STUCR11.

Пластины токарные по ISO 18323

  • TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
  • TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
  • TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35

Державки токарные по ISO 56081

Пластины фрезерные1

  • TCMW110204PM25Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав PM25

Свёрла спиральные монолитные1

  • 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
