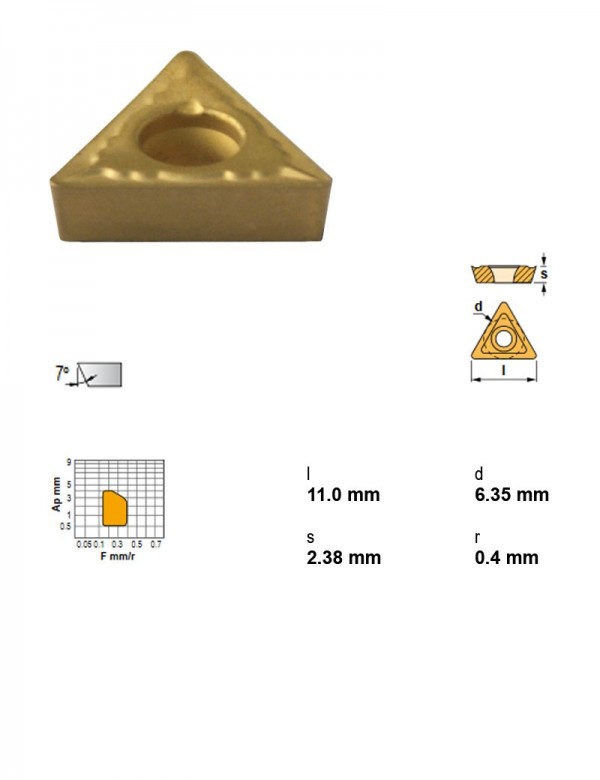

Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 2,38 мм
Canela · Пластины токарные — форма T (треугольная 60°) · арт. TCMT110204TN15

Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 2,38 мм

ПрименениеТочение
Радиус при вершине0.4
Характер резанияНепрерывное, лёгкое прерывание
Марка сплаваTN15
I.C.6,35 мм
Вид обработкиЧистовая, получистовая
Группа материаловСталь
Задний уголПоложительный
Форма пластиныT — треугольная 60°
Толщина пластины2,38 мм

Другие типоразмеры серии

Пластины токарные — форма T (треугольная 60°) — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммЗадний уголТолщина пластины, ммПрименениеГруппа материаловХарактер резанияВид обработкиВ список
TCMT16T308PM250.8PM259,52Положительный3,97ТочениеСтальПрерывистоеЧистовая, получистовая
TCMT16T308TN150.8TN159,52Положительный3,97ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TCMT16T308TN300.8TN309,52Положительный3,97ТочениеСтальПрерывистоеЧистовая, получистовая
TCMT16T308TN350.8TN359,52Положительный3,97ТочениеНержавеющая стальЛёгкое прерываниеЧистовая, получистовая
TCMT090204TN150.4TN155,55Положительный2,38ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TCMT110204TL200.4TL206,35Положительный2,38ТочениеСтальПрерывистоеЧистовая, получистовая
TCMT110204TN150.4TN156,35Положительный2,38ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистоваяТекущая
TCMT110204TN350.4TN356,35Положительный2,38ТочениеНержавеющая стальЛёгкое прерываниеЧистовая, получистовая
TCMW 16T304 TRH 2015KL0.4TRH 2015KL9,525Положительный3,97————
TCMW16T304CB300.4CB309,52Положительный3,97ТочениеТвёрдые материалыНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
TCMW16T304CB700.4CB709,52Положительный3,97ТочениеТвёрдые материалыНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
TCMW16T308CB300.8CB309,52Положительный3,97ТочениеТвёрдые материалыНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
Показать ещё · всего в серии 82

Совместимость

Связанные позиции по данным производителя — 107 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TCMT110204TN15 указан производителем как подходящий.

Оправки расточные59

  • A12K-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A12K-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A16M-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A16M-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A20Q-STFCL11Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A20Q-STFCR11Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A0810J-STFCL11Оправка расточная Ø10 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A0810J-STFCR11Оправка расточная Ø10 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A1012K-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A1012K-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A1216M-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • A1216M-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • E12Q-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • E12Q-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • E16R-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • E16R-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • E20S-STFCL11Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • E20S-STFCR11Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC32-STFCL11065-11Оправка расточная Ø32 мм, 90°, левое, Диаметр корпуса 11 мм, Длина корпуса 65 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC32-STFCL13075-11Оправка расточная Ø32 мм, 90°, левое, Диаметр корпуса 13 мм, Длина корпуса 75 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC32-STFCR11065-11Оправка расточная Ø32 мм, 90°, правое, Диаметр корпуса 11 мм, Длина корпуса 65 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC32-STFCR13075-11Оправка расточная Ø32 мм, 90°, правое, Диаметр корпуса 13 мм, Длина корпуса 75 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC40-STFCL11070-11Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC40-STFCL13080-11Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC40-STFCR11070-11Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC40-STFCR13080-11Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC50-STFCL11070-11Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC50-STFCL13080-11Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC50-STFCR11070-11Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • PSC50-STFCR13080-11Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
  • S12M-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S12M-STFCR09Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S12M-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S12M-STUCL11Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S12M-STUCR11Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S12Q-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S12Q-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S16R-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S16R-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
  • S20S-STFCL11Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм

Показаны первые 40 из 59. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560838

  • PSC32-STGCL22040-11Державка токарная Ø32 мм, 90°, левое, Под пластину, I.C. 6,35 мм
  • PSC32-STGCR22040-11Державка токарная Ø32 мм, 90°, правое, Под пластину, I.C. 6,35 мм
  • PSC32-STJCL22040-11Державка токарная Ø32 мм, 93°, левое, Длина корпуса 40 мм, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • PSC32-STJCR22040-11Державка токарная Ø32 мм, 93°, правое, Длина корпуса 40 мм, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • PSC40-STGCL27050-11Державка токарная Ø40 мм, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • PSC40-STGCR27050-11Державка токарная Ø40 мм, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • PSC40-STJCL27050-11Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • PSC40-STJCR27050-11Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STACL1212F11Державка токарная, 12X12, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STACL1616H11Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STACR1212F11Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STACR1616H11Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STDCL1212F11Державка токарная, 12X12, 45°, левое, Применение точение фаски, точение, Под пластину, I.C. 6,35 мм
  • STDCL1616H11Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STDCR1212F11Державка токарная, 12X12, 45°, правое, Применение точение фаски, точение, Под пластину, I.C. 6,35 мм
  • STDCR1616H11Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STFCL1212F11Державка токарная, 12X12, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STFCL1616H11Державка токарная, 16X16, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STFCR1212F11Державка токарная, 12X12, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STFCR1616H11Державка токарная, 16X16, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STGCL1212F11Державка токарная, 12X12, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STGCL1616H11Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STGCR1212F11Державка токарная, 12X12, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STGCR1616H11Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STJCL1010M11Державка токарная, 10X10, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STJCL1212F11Державка токарная, 12X12, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STJCL1212M11Державка токарная, 12X12, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STJCL1616H11Державка токарная, 16X16, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STJCL1616M11Державка токарная, 16X16, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STJCR1010M11Державка токарная, 10X10, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STJCR1212F11Державка токарная, 12X12, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STJCR1212M11Державка токарная, 12X12, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
  • STJCR1616H11Державка токарная, 16X16, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STJCR1616M11Державка токарная, 16X16, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STTCL1212F11Державка токарная, 12X12, 60°, левое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм
  • STTCL1616H11Державка токарная, 16X16, 60°, левое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
  • STTCR1212F11Державка токарная, 12X12, 60°, правое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм
  • STTCR1616H11Державка токарная, 16X16, 60°, правое, Под пластину, I.C. 6,35 мм, Задний угол Положительный

Корпуса сборных фрез5

  • 062407016Фреза сборная Ø16 мм, 1 зуб., хвостовик Ø12 мм
  • 062407021Фреза сборная Ø21 мм, 2 зуб., хвостовик Ø20 мм
  • 072407016Фреза сборная Ø16 мм, 1 зуб., хвостовик Ø12 мм
  • 072407026Фреза сборная Ø26 мм, 2 зуб., хвостовик Ø20 мм
  • 162407020Фреза сборная Ø5-20 мм, 1 зуб., хвостовик Ø20 мм

Свёрла корпусные со сменными пластинами3

  • 962461023Сверло сборное Ø23 мм, хвостовик Ø20 мм
  • 962461027Сверло сборное Ø27 мм, хвостовик Ø20 мм
  • 962461031Сверло сборное Ø31 мм, хвостовик Ø20 мм

Головки расточные регулируемые2

  • 611407020Головка расточная регулируемая Boring bars, Ø20-25 мм, Диаметр хвостовика 20 мм, Длина 60 мм
  • 611427020Головка расточная регулируемая Boring bars, Ø20-25 мм, Диаметр хвостовика 20 мм, Длина 60 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
