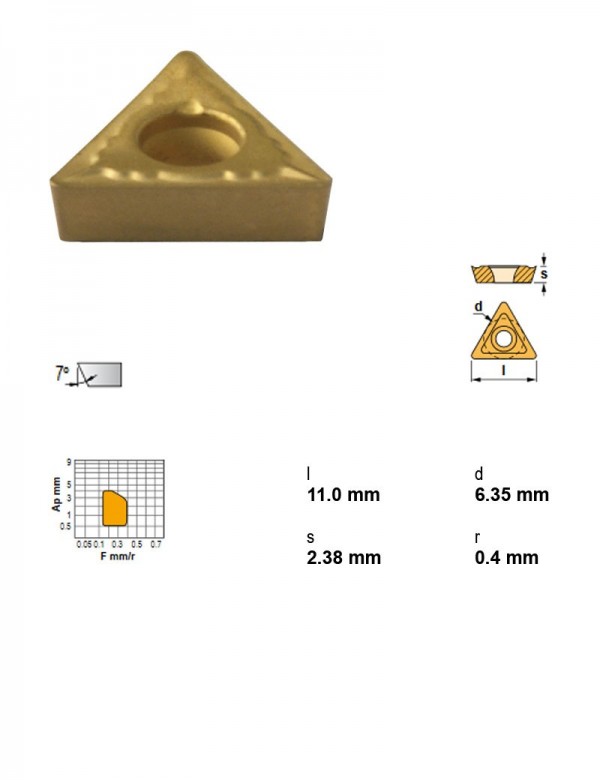

Canela · Пластины токарные — точение · арт. TCMT110204TL20
Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Марка сплава | TL20 |
| Вписанная окружность (IC) | 6,35 |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 2,38 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| TCMT16T304TN35 | TN35 | Нержавеющая сталь | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.4 | |
| TCMT16T308PM25 | PM25 | Сталь | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.8 | |
| TCMT16T308TN15 | TN15 | Сталь | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.8 | |
| TCMT16T308TN30 | TN30 | Сталь | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.8 | |
| TCMT16T308TN35 | TN35 | Нержавеющая сталь | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.8 | |
| TCMT090204TN15 | TN15 | Сталь | T — треугольная 60° | 2,38 | 5,55 | Положительный | 0.4 | |
| TCMT110204TL20 | TL20 | Сталь | T — треугольная 60° | 2,38 | 6,35 | Положительный | 0.4 | Текущая |
| TCMT110204TN15 | TN15 | Сталь | T — треугольная 60° | 2,38 | 6,35 | Положительный | 0.4 | |
| TCMT110204TN35 | TN35 | Нержавеющая сталь | T — треугольная 60° | 2,38 | 6,35 | Положительный | 0.4 | |
| TCMW16T304CB30 | CB30 | Твёрдые материалы | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.4 | |
| TCMW16T304CB70 | CB70 | Твёрдые материалы | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.4 | |
| TCMW16T308CB30 | CB30 | Твёрдые материалы | T — треугольная 60° | 3,97 | 9,52 | Положительный | 0.8 |
Совместимость
Связанные позиции по данным производителя — 105 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TCMT110204TL20 указан производителем как подходящий.
Оправки расточные59
- A12K-STFCL11Оправка расточная Ø12 мм, 90°, левое
- A12K-STFCR11Оправка расточная Ø12 мм, 90°, правое
- A16M-STFCL11Оправка расточная Ø16 мм, 90°, левое
- A16M-STFCR11Оправка расточная Ø16 мм, 90°, правое
- A20Q-STFCL11Оправка расточная Ø20 мм, 90°, левое
- A20Q-STFCR11Оправка расточная Ø20 мм, 90°, правое
- A0810J-STFCL11Оправка расточная Ø10 мм, 90°, левое
- A0810J-STFCR11Оправка расточная Ø10 мм, 90°, правое
- A1012K-STFCL11Оправка расточная Ø12 мм, 90°, левое
- A1012K-STFCR11Оправка расточная Ø12 мм, 90°, правое
- A1216M-STFCL11Оправка расточная Ø16 мм, 90°, левое
- A1216M-STFCR11Оправка расточная Ø16 мм, 90°, правое
- E12Q-STFCL11Оправка расточная Ø12 мм, 90°, левое
- E12Q-STFCR11Оправка расточная Ø12 мм, 90°, правое
- E16R-STFCL11Оправка расточная Ø16 мм, 90°, левое
- E16R-STFCR11Оправка расточная Ø16 мм, 90°, правое
- E20S-STFCL11Оправка расточная Ø20 мм, 90°, левое
- E20S-STFCR11Оправка расточная Ø20 мм, 90°, правое
- PSC32-STFCL11065-11Оправка расточная Ø32 мм, 90°, левое
- PSC32-STFCL13075-11Оправка расточная Ø32 мм, 90°, левое
- PSC32-STFCR11065-11Оправка расточная Ø32 мм, 90°, правое
- PSC32-STFCR13075-11Оправка расточная Ø32 мм, 90°, правое
- PSC40-STFCL11070-11Оправка расточная Ø40 мм, 90°, левое
- PSC40-STFCL13080-11Оправка расточная Ø40 мм, 90°, левое
- PSC40-STFCR11070-11Оправка расточная Ø40 мм, 90°, правое
- PSC40-STFCR13080-11Оправка расточная Ø40 мм, 90°, правое
- PSC50-STFCL11070-11Оправка расточная Ø50 мм, 90°, левое
- PSC50-STFCL13080-11Оправка расточная Ø50 мм, 90°, левое
- PSC50-STFCR11070-11Оправка расточная Ø50 мм, 90°, правое
- PSC50-STFCR13080-11Оправка расточная Ø50 мм, 90°, правое
- S12M-STFCL11Оправка расточная Ø12 мм, 90°, левое
- S12M-STFCR09Оправка расточная Ø12 мм, 90°, правое
- S12M-STFCR11Оправка расточная Ø12 мм, 90°, правое
- S12M-STUCL11Оправка расточная Ø12 мм, 93°, левое
- S12M-STUCR11Оправка расточная Ø12 мм, 93°, правое
- S12Q-STFCL11Оправка расточная Ø12 мм, 90°, левое
- S12Q-STFCR11Оправка расточная Ø12 мм, 90°, правое
- S16R-STFCL11Оправка расточная Ø16 мм, 90°, левое
- S16R-STFCR11Оправка расточная Ø16 мм, 90°, правое
- S20S-STFCL11Оправка расточная Ø20 мм, 90°, левое
Показаны первые 40 из 59. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560838
- PSC32-STGCL22040-11Державка токарная Ø32 мм, 90°, левое
- PSC32-STGCR22040-11Державка токарная Ø32 мм, 90°, правое
- PSC32-STJCL22040-11Державка токарная Ø32 мм, 93°, левое
- PSC32-STJCR22040-11Державка токарная Ø32 мм, 93°, правое
- PSC40-STGCL27050-11Державка токарная Ø40 мм, 90°, левое
- PSC40-STGCR27050-11Державка токарная Ø40 мм, 90°, правое
- PSC40-STJCL27050-11Державка токарная Ø40 мм, 93°, левое
- PSC40-STJCR27050-11Державка токарная Ø40 мм, 93°, правое
- STACL1212F11Державка токарная, 12X12, 90°, левое
- STACL1616H11Державка токарная, 16X16, 90°, левое
- STACR1212F11Державка токарная, 12X12, 90°, правое
- STACR1616H11Державка токарная, 16X16, 90°, правое
- STDCL1212F11Державка токарная, 12X12, 45°, левое
- STDCL1616H11Державка токарная, 16X16, 45°, левое
- STDCR1212F11Державка токарная, 12X12, 45°, правое
- STDCR1616H11Державка токарная, 16X16, 45°, правое
- STFCL1212F11Державка токарная, 12X12, 90°, левое
- STFCL1616H11Державка токарная, 16X16, 90°, левое
- STFCR1212F11Державка токарная, 12X12, 90°, правое
- STFCR1616H11Державка токарная, 16X16, 90°, правое
- STGCL1212F11Державка токарная, 12X12, 90°, левое
- STGCL1616H11Державка токарная, 16X16, 90°, левое
- STGCR1212F11Державка токарная, 12X12, 90°, правое
- STGCR1616H11Державка токарная, 16X16, 90°, правое
- STJCL1010M11Державка токарная, 10X10, 93°, левое
- STJCL1212F11Державка токарная, 12X12, 93°, левое
- STJCL1212M11Державка токарная, 12X12, 93°, левое
- STJCL1616H11Державка токарная, 16X16, 93°, левое
- STJCL1616M11Державка токарная, 16X16, 93°, левое
- STJCR1010M11Державка токарная, 10X10, 93°, правое
- STJCR1212F11Державка токарная, 12X12, 93°, правое
- STJCR1212M11Державка токарная, 12X12, 93°, правое
- STJCR1616H11Державка токарная, 16X16, 93°, правое
- STJCR1616M11Державка токарная, 16X16, 93°, правое
- STTCL1212F11Державка токарная, 12X12, 60°, левое
- STTCL1616H11Державка токарная, 16X16, 60°, левое
- STTCR1212F11Державка токарная, 12X12, 60°, правое
- STTCR1616H11Державка токарная, 16X16, 60°, правое
