Canela · Прочий инструмент — прочее · арт. S1616I-STFCR16

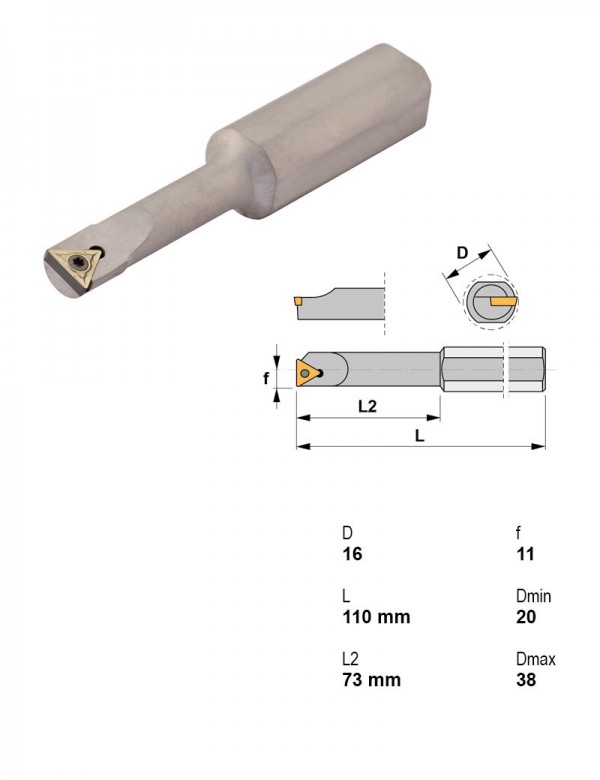

Инструмент Ø16 мм, Длина 110 мм
| Присоединение | Расточная оправка |
|---|---|
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 20-38 мм |
| Направление резания | Правое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 9.52 мм |
| Длина | 110 мм |
Другие типоразмеры серии
Прочий инструмент — прочее — 9 позиций серии, Canela.
| Артикул | Диаметр резания, мм | Под пластину, I.C., мм | Длина, мм | В список |
|---|---|---|---|---|
| S0816F-SCLCR06 | 10-28 | 6.35 | 35 | |
| S0816F-STFCR09 | 13-31 | 5.55 | 45 | |
| S1016G-SCLCR06 | 16-34 | 6.35 | 57 | |
| S1016G-STFCR09 | 20-38 | 5.55 | 73 | |
| S1216H-SCLCR06 | 10-28 | 6.35 | 80 | |
| S1216H-STFCR09 | 13-31 | 5.55 | 90 | |
| S1616I-SCLCR09 | 16-34 | 9.52 | 100 | |
| S1616I-STFCR09 | 20-38 | 5.55 | 10 | |
| S1616I-STFCR16 | 20-38 | 9.52 | 110 | Текущая |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S1616I-STFCR16.
Пластины токарные по ISO 18327
- TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Винты для пластин1
- 1425Винт Torx M2,5×0,45 1425
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
