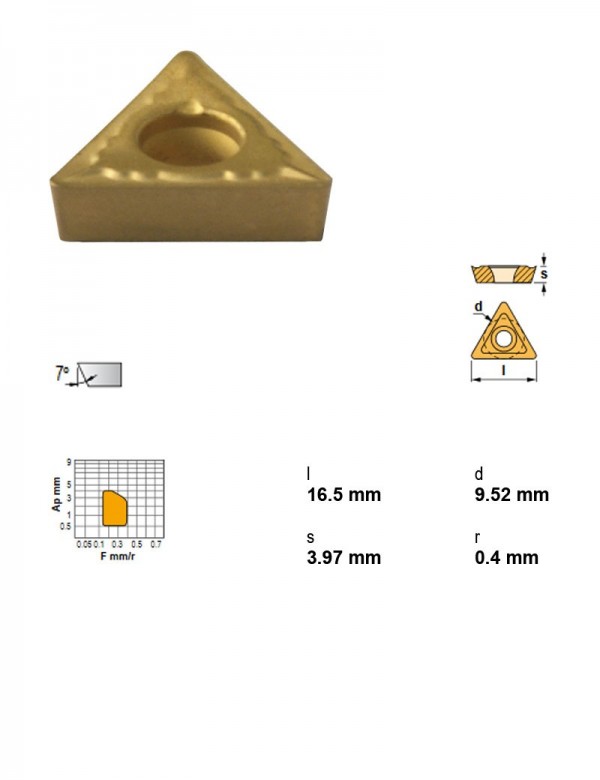

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Толщина пластины 3,97 мм
Canela · Пластины токарные — форма T (треугольная 60°) · арт. TCMT16T304TN35 (TCMT 16T304 TN35)

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Толщина пластины 3,97 мм

ПрименениеТочение
Радиус при вершине0.4
Характер резанияЛёгкое прерывание
Марка сплаваTN35
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловНержавеющая сталь
Задний уголПоложительный
Форма пластиныT — треугольная 60°
Толщина пластины3,97 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул TCMT16T304TN35 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу TCMT16T304TN35 →

Другие типоразмеры серии

Пластины токарные — форма T (треугольная 60°) — 98 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммЗадний уголТолщина пластины, ммПрименениеГруппа материаловХарактер резанияВид обработкиВ список
TCGT16T308-ALKM150,8KM159,52——————
TCGT110202-ALKM150,2KM156,35——————
TCGT110204-ALKM150.4KM156,35Положительный2,38ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
TCMT 16T308-39 TRH 2025T0.8TRH 2025T9,525Положительный3,97————
TCMT16T304TN150.4TN159,52Положительный3,97ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TCMT16T304TN300.4TN309,52Положительный3,97ТочениеСтальПрерывистоеЧистовая, получистовая
TCMT16T304TN350.4TN359,52Положительный3,97ТочениеНержавеющая стальЛёгкое прерываниеЧистовая, получистоваяТекущая
TCMT16T308-39TL200,8TL209,52——————
TCMT16T308-39TL400,8TL409,52——————
TCMT16T308PM250.8PM259,52Положительный3,97ТочениеСтальПрерывистоеЧистовая, получистовая
TCMT16T308TN150.8TN159,52Положительный3,97ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TCMT16T308TN300.8TN309,52Положительный3,97ТочениеСтальПрерывистоеЧистовая, получистовая

Совместимость

Связанные позиции по данным производителя — 139 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TCMT16T304TN35 указан производителем как подходящий.

Оправки расточные66

  • A20Q-STFCL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A20Q-STFCR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A25R-STFCL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25R-STFCR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25X-STFCL16-NГоловка режущая сменная для виброгасящих оправок Ø25 мм, 90°, левое
  • A25X-STFCR16-NГоловка режущая сменная для виброгасящих оправок Ø25 мм, 90°, правое
  • A32S-STFCL16Оправка расточная Ø32 мм, 90°, левое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A32S-STFCR16Оправка расточная Ø32 мм, 90°, правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A32X-STFCL16-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 90°, левое
  • A32X-STFCR16-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 90°, правое
  • A40T-STFCL16Оправка расточная Ø40 мм, 90°, левое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A40T-STFCR16Оправка расточная Ø40 мм, 90°, правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A40X-STFCL16-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 90°, левое
  • A40X-STFCR16-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 90°, правое
  • A50X-STFCL16-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 90°, левое
  • A50X-STFCR16-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 90°, правое
  • A60X-STFCL16-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 90°, левое
  • A60X-STFCR16-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 90°, правое
  • PSC32-STFCL17090-16Оправка расточная Ø32 мм, 90°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC32-STFCR17090-16Оправка расточная Ø32 мм, 90°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-STFCL17090-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-STFCL22110-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-STFCR17090-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-STFCR22110-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-STFCL17090-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-STFCL22110-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-STFCR17090-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-STFCR22110-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • S16R-STFCR16Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S16R-STUCL16Оправка расточная Ø16 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • S16R-STUCR16Оправка расточная Ø16 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • S20S-STFCL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-STFCR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-STUCL16Оправка расточная Ø20 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • S20S-STUCR16Оправка расточная Ø20 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • S25T-STFCL16Оправка расточная Ø25 мм, 90°, левое, Под пластину, I.C. 9,52 мм
  • S25T-STFCR16Оправка расточная Ø25 мм, 90°, правое, Под пластину, I.C. 9,52 мм
  • S25T-STUCL16Оправка расточная Ø25 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • S25T-STUCR16Оправка расточная Ø25 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • S32U-STFCL16Оправка расточная Ø32 мм, 90°, левое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм

Показаны первые 40 из 66. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560860

  • PSC32-STGCL22040-16Державка токарная Ø32 мм, 90°, левое, Под пластину, I.C. 9,52 мм
  • PSC32-STGCR22040-16Державка токарная Ø32 мм, 90°, правое, Под пластину, I.C. 9,52 мм
  • PSC32-STJCL22040-16Державка токарная Ø32 мм, 93°, левое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины T — треугольная 60°
  • PSC32-STJCR22040-16Державка токарная Ø32 мм, 93°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины T — треугольная 60°
  • PSC40-STGCL27050-16Державка токарная Ø40 мм, 90°, левое, точение, Под пластину, I.C. 9,52 мм
  • PSC40-STGCR27050-16Державка токарная Ø40 мм, 90°, правое, точение, Под пластину, I.C. 9,52 мм
  • PSC40-STJCL27050-16Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины T — треугольная 60°
  • PSC40-STJCR27050-16Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины T — треугольная 60°
  • PSC50-STGCL35060-16Державка токарная Ø50 мм, 90°, левое, точение, Под пластину, I.C. 9,52 мм
  • PSC50-STGCR35060-16Державка токарная Ø50 мм, 90°, правое, точение, Под пластину, I.C. 9,52 мм
  • PSC50-STJCL35060-16Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины T — треугольная 60°
  • PSC50-STJCR35060-16Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины T — треугольная 60°
  • PSC63-STGCL45065-16Державка токарная Ø63 мм, 90°, левое, точение, Под пластину, I.C. 9,52 мм
  • PSC63-STGCR45065-16Державка токарная Ø63 мм, 90°, правое, точение, Под пластину, I.C. 9,52 мм
  • STACL1616H16Державка токарная, 16X16, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STACL2020K16Державка токарная, 20X20, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STACL2525M16Державка токарная, 25X25, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STACR1616H16Державка токарная, 16X16, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STACR2020K16Державка токарная, 20X20, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STACR2525M16Державка токарная, 25X25, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCL1212F16Державка токарная, 12X12, 45°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCL1616H16Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCL2020K16Державка токарная, 20X20, 45°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCL2525M16Державка токарная, 25X25, 45°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCR1212F16Державка токарная, 12X12, 45°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCR1616H16Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCR2020K16Державка токарная, 20X20, 45°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STDCR2525M16Державка токарная, 25X25, 45°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCL1212F16Державка токарная, 12X12, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCL1616H16Державка токарная, 16X16, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCL2020K16Державка токарная, 20X20, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCL2525M16Державка токарная, 25X25, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCR1212F16Державка токарная, 12X12, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCR1616H16Державка токарная, 16X16, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCR2020K16Державка токарная, 20X20, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCR2525M16Державка токарная, 25X25, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STGCL1212F16Державка токарная, 12X12, 90°, левое, точение, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STGCL1616H16Державка токарная, 16X16, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STGCL2020K16Державка токарная, 20X20, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STGCL2525M16Державка токарная, 25X25, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°

Показаны первые 40 из 60. Остальные — в разделе Державки токарные по ISO 5608.

Головки расточные регулируемые11

  • 66.20.3950Головка расточная чистовая DIN 238, Ø39-50 мм, Диаметр хвостовика 20 мм, Длина 45 мм
  • 66.24.4965Головка расточная чистовая DIN 238, Ø49-65 мм, Диаметр хвостовика 24 мм, Длина 56 мм
  • 66.28.6382Головка расточная чистовая DIN 238, Ø63-82 мм, Диаметр хвостовика 28 мм, Длина 66 мм
  • 66.36.080102Головка расточная чистовая DIN 238, Ø80-102 мм, Диаметр хвостовика 36 мм, Длина 86 мм
  • 66.50.100125Головка расточная чистовая DIN 238, Ø100-125 мм, Диаметр хвостовика 50 мм, Длина 100 мм
  • 66.60.125160Головка расточная чистовая DIN 238, Ø125-160 мм, Диаметр хвостовика 60 мм, Длина 100 мм
  • 66.60.160220Головка расточная чистовая DIN 238, Ø160-220 мм, Диаметр хвостовика 60 мм, Длина 100 мм
  • 611407025Головка расточная регулируемая Boring bars, Ø25-30 мм, Диаметр хвостовика 25 мм, Длина 70 мм
  • 611407030Головка расточная регулируемая Boring bars, Ø30-35 мм, Диаметр хвостовика 30 мм, Длина 90 мм
  • 611427025Головка расточная регулируемая Boring bars, Ø25-30 мм, Диаметр хвостовика 25 мм, Длина 70 мм
  • 611427030Головка расточная регулируемая Boring bars, Ø30-35 мм, Диаметр хвостовика 30 мм, Длина 90 мм

Корпуса сборных фрез2

  • 163407025Фреза сборная Ø5-23 мм, 1 зуб., хвостовик Ø25 мм, Длина 100 мм
  • 163427025Фреза сборная Ø5-23 мм, 1 зуб., хвостовик Ø25 мм, Длина 175 мм
