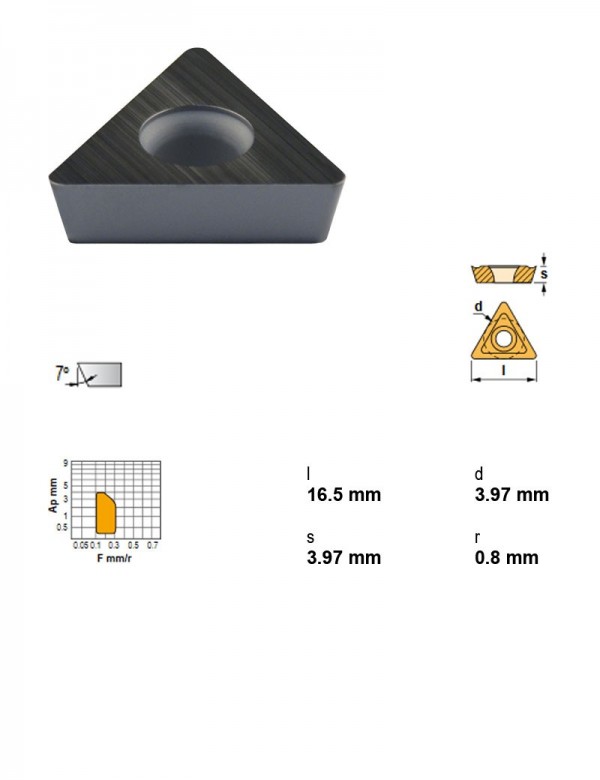

Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Canela · Пластины фрезерные — форма T (треугольная 60°) · арт. TCMW16T308KM15

Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм

Применениефрезерование, точение
Радиус при вершине0.8
Характер резанияНепрерывное, лёгкое прерывание, прерывистое
Марка сплаваKM15
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловЧугун
Задний уголПоложительный
Форма пластиныT — треугольная 60°
Толщина пластины3,97 мм

Другие типоразмеры серии

Пластины фрезерные — форма T (треугольная 60°) — 25 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.

АртикулПрименениеМарка сплаваI.C., ммГруппа материаловТолщина пластины, ммРадиус при вершинеВ список
TCMW16T304KM15фрезерование, точениеKM159,52Чугун3,970.4
TCMW16T308KM15фрезерование, точениеKM159,52Чугун3,970.8Текущая
TCMW110204KM15фрезерование, точениеKM156,35Чугун2,380.4
TCMW110204PM25фрезерование, точениеPM256,35Сталь2,380.4
TCMX16T300TL40ФрезерованиеTL409,52Сталь3,970.5
TPKN1603PDSR-1CPM25ФрезерованиеPM259,52Сталь3,18—
TPKN1603PDSR-1CTIN25ФрезерованиеTIN259,52Сталь3,18—
TPKN1603PDSR-1CTL40ФрезерованиеTL409,52Сталь3,18—
TPKN2204PDSR-1FPM25ФрезерованиеPM2512,7Сталь4,76—
TPKN2204PDSR-1FTIN25ФрезерованиеTIN2512,7Сталь4,76—
TPKN2204PDSR-1FTL40ФрезерованиеTL4012,7Сталь4,76—
TPKR1603PPSRTL20ФрезерованиеTL209,52Сталь3,18—
Показать ещё · всего в серии 25

Совместимость

Связанные позиции по данным производителя — 139 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TCMW16T308KM15 указан производителем как подходящий.

Оправки расточные66

  • A20Q-STFCL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A20Q-STFCR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A25R-STFCL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25R-STFCR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25X-STFCL16-NОправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25X-STFCR16-NОправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A32S-STFCL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A32S-STFCR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A32X-STFCL16-NОправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A32X-STFCR16-NОправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A40T-STFCL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A40T-STFCR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A40X-STFCL16-NОправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A40X-STFCR16-NОправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A50X-STFCL16-NОправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A50X-STFCR16-NОправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A60X-STFCL16-NОправка расточная Ø60 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A60X-STFCR16-NОправка расточная Ø60 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC32-STFCL17090-16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC32-STFCR17090-16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STFCL17090-16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STFCL22110-16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STFCR17090-16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STFCR22110-16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STFCL17090-16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STFCL22110-16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STFCR17090-16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STFCR22110-16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S16R-STFCR16Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S16R-STUCL16Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S16R-STUCR16Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-STFCL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-STFCR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-STUCL16Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S20S-STUCR16Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-STFCL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-STFCR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-STUCL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-STUCR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S32U-STFCL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Показаны первые 40 из 66. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560860

  • PSC32-STGCL22040-16Державка токарная Ø32 мм, 90°, левое, Под пластину, I.C. 9,52 мм
  • PSC32-STGCR22040-16Державка токарная Ø32 мм, 90°, правое, Под пластину, I.C. 9,52 мм
  • PSC32-STJCL22040-16Державка токарная Ø32 мм, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC32-STJCR22040-16Державка токарная Ø32 мм, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STGCL27050-16Державка токарная Ø40 мм, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STGCR27050-16Державка токарная Ø40 мм, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STJCL27050-16Державка токарная Ø40 мм, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-STJCR27050-16Державка токарная Ø40 мм, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STGCL35060-16Державка токарная Ø50 мм, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STGCR35060-16Державка токарная Ø50 мм, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STJCL35060-16Державка токарная Ø50 мм, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-STJCR35060-16Державка токарная Ø50 мм, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC63-STGCL45065-16Державка токарная Ø63 мм, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC63-STGCR45065-16Державка токарная Ø63 мм, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STACL1616H16Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STACL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STACL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STACR1616H16Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STACR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STACR2525M16Державка токарная, 25X25, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STDCL1212F16Державка токарная, 12X12, 45°, левое, Применение точение фаски, точение, Под пластину, I.C. 9,52 мм
  • STDCL1616H16Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STDCL2020K16Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STDCL2525M16Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STDCR1212F16Державка токарная, 12X12, 45°, правое, Применение точение фаски, точение, Под пластину, I.C. 9,52 мм
  • STDCR1616H16Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STDCR2020K16Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STDCR2525M16Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STFCL1212F16Державка токарная, 12X12, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCL1616H16Державка токарная, 16X16, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STFCL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STFCL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STFCR1212F16Державка токарная, 12X12, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STFCR1616H16Державка токарная, 16X16, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STFCR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STFCR2525M16Державка токарная, 25X25, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STGCL1212F16Державка токарная, 12X12, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • STGCL1616H16Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STGCL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • STGCL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Показаны первые 40 из 60. Остальные — в разделе Державки токарные по ISO 5608.

Головки расточные регулируемые11

  • 66.20.3950Головка расточная чистовая DIN 238, Ø39-50 мм, Диаметр хвостовика 20 мм, Длина 45 мм
  • 66.24.4965Головка расточная чистовая DIN 238, Ø49-65 мм, Диаметр хвостовика 24 мм, Длина 56 мм
  • 66.28.6382Головка расточная чистовая DIN 238, Ø63-82 мм, Диаметр хвостовика 28 мм, Длина 66 мм
  • 66.36.080102Головка расточная чистовая DIN 238, Ø80-102 мм, Диаметр хвостовика 36 мм, Длина 86 мм
  • 66.50.100125Головка расточная чистовая DIN 238, Ø100-125 мм, Диаметр хвостовика 50 мм, Длина 100 мм
  • 66.60.125160Головка расточная чистовая DIN 238, Ø125-160 мм, Диаметр хвостовика 60 мм, Длина 100 мм
  • 66.60.160220Головка расточная чистовая DIN 238, Ø160-220 мм, Диаметр хвостовика 60 мм, Длина 100 мм
  • 611407025Головка расточная регулируемая Boring bars, Ø25-30 мм, Диаметр хвостовика 25 мм, Длина 70 мм
  • 611407030Головка расточная регулируемая Boring bars, Ø30-35 мм, Диаметр хвостовика 30 мм, Длина 90 мм
  • 611427025Головка расточная регулируемая Boring bars, Ø25-30 мм, Диаметр хвостовика 25 мм, Длина 70 мм
  • 611427030Головка расточная регулируемая Boring bars, Ø30-35 мм, Диаметр хвостовика 30 мм, Длина 90 мм

Корпуса сборных фрез2

  • 163407025Фреза сборная Ø5-23 мм, 1 зуб., хвостовик Ø25 мм, Длина 100 мм
  • 163427025Фреза сборная Ø5-23 мм, 1 зуб., хвостовик Ø25 мм, Длина 175 мм
