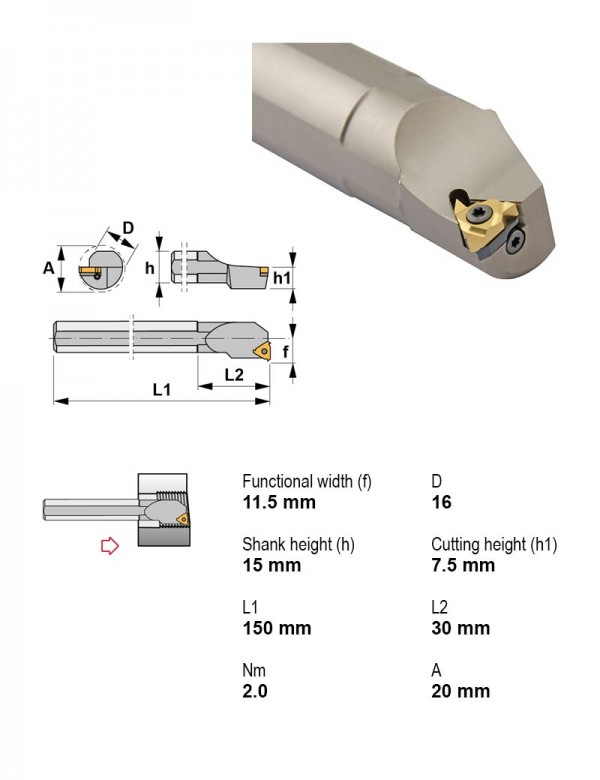

Державка резьбовая Ø16 мм, Направление резания Левое, Под пластину, I.C. 9,52 мм
Canela · Державки резьбовые — центральный винт · арт. S16M-STXNL16

Державка резьбовая Ø16 мм, Направление резания Левое, Под пластину, I.C. 9,52 мм

ПрименениеВнутренняя резьба
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика16 мм
Под пластину, I.C.9.52 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул S16M-STXNL16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу S16M-STXNL16 →

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммВ список
PSC63-SIR27105-22Внутренняя резьбаЕстьПравое63
PSC80-SEL55080-22Наружная резьбаЕстьЛевое80
PSC80-SER55080-22Наружная резьбаЕстьПравое80
S10K-STXNL11Внутренняя резьбаНетЛевое10
S10K-STXNR11Внутренняя резьбаНетПравое10
S16M-STXNL11Внутренняя резьбаНетЛевое16
S16M-STXNL16Внутренняя резьбаНетЛевое16Текущая
S16M-STXNR11Внутренняя резьбаНетПравое16
S16M-STXNR16Внутренняя резьбаНетПравое16
S20Q-STXNL16Внутренняя резьбаНетЛевое20
S20Q-STXNL22Внутренняя резьбаНетЛевое20
S20Q-STXNR16Внутренняя резьбаНетПравое20
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S16M-STXNL16.

Пластины резьбовые токарные15

  • 16NL-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16NL-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16NL-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16NL-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
  • 16NL-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
  • 16NL-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
  • 16NL-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
  • 16NL-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Винты для пластин1

  • SN3Винт Torx 5-40UNC-3A SN3

Запчасти к инструменту1

Документы по позиции

Для этой позиции документы пока не привязаны.
