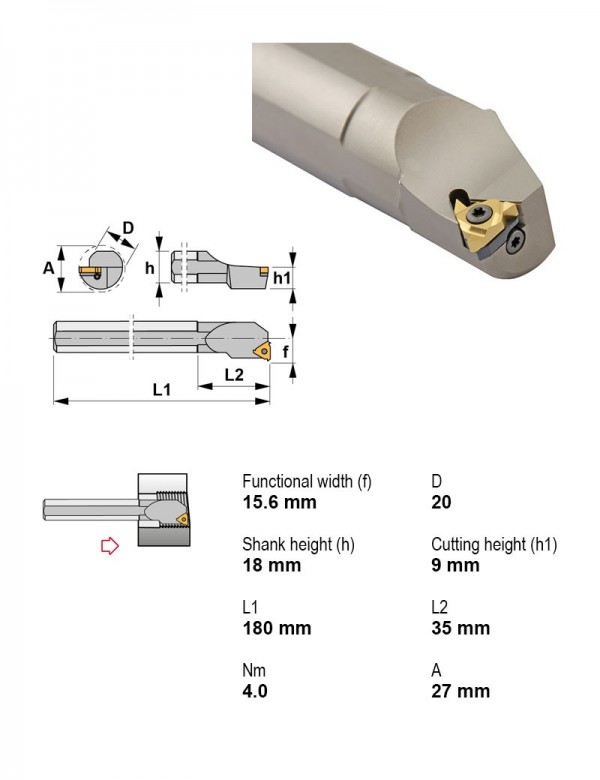

Canela · Державки резьбовые — центральный винт · арт. S20Q-STXNL22
Державка резьбовая Ø20 мм, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 20 мм |
| Под пластину, I.C. | 12.7 мм |
Другие типоразмеры серии
Державки резьбовые — центральный винт — 191 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика, мм | Направление резания | В список |
|---|---|---|---|---|---|---|
| S10K-STXNR11 | Внутренняя резьба | Расточная оправка | Нет | 10 | Правое | |
| S16M-STXNL11 | Внутренняя резьба | Расточная оправка | Нет | 16 | Левое | |
| S16M-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 16 | Левое | |
| S16M-STXNR11 | Внутренняя резьба | Расточная оправка | Нет | 16 | Правое | |
| S16M-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 16 | Правое | |
| S20Q-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 20 | Левое | |
| S20Q-STXNL22 | Внутренняя резьба | Расточная оправка | Нет | 20 | Левое | Текущая |
| S20Q-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 20 | Правое | |
| S20Q-STXNR22 | Внутренняя резьба | Расточная оправка | Нет | 20 | Правое | |
| S25R-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 25 | Левое | |
| S25R-STXNL22 | Внутренняя резьба | Расточная оправка | Нет | 25 | Левое | |
| S25R-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 25 | Правое |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S20Q-STXNL22.
Пластины резьбовые токарные3
- 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Левое
- 22NL-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
- 22NL-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Пластины фрезерные1
- SEKN1504AFSN-4DTL20Пластина фрезерная, квадратная 90°, IC 15,88 мм, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
