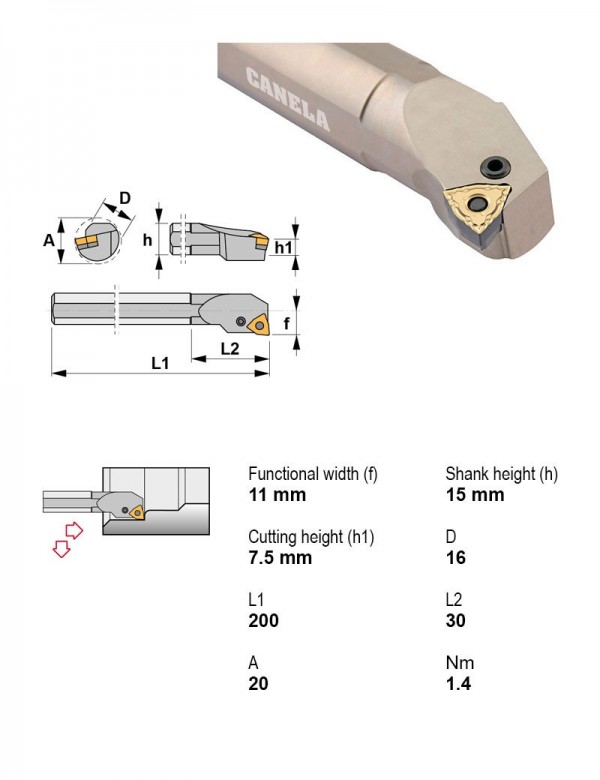

Canela · Оправки расточные — рычажный зажим, пластина W (тригональная 80°) · арт. S16R-PWLNL06
Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина W (тригональная 80°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| A40X-PWLNL08-N | Расточная оправка виброгасящая | Есть | Левое | 40 | 12.7 | |
| A40X-PWLNR08-N | Расточная оправка виброгасящая | Есть | Правое | 40 | 12.7 | |
| A50X-PWLNL08-N | Расточная оправка виброгасящая | Есть | Левое | 50 | 12.7 | |
| A50X-PWLNR08-N | Расточная оправка виброгасящая | Есть | Правое | 50 | 12.7 | |
| A60X-PWLNL08-N | Расточная оправка виброгасящая | Есть | Левое | 60 | 12.7 | |
| A60X-PWLNR08-N | Расточная оправка виброгасящая | Есть | Правое | 60 | 12.7 | |
| S16R-PWLNL06 | Расточная оправка | Нет | Левое | 16 | 9.52 | Текущая |
| S16R-PWLNR06 | Расточная оправка | Нет | Правое | 16 | 9.52 | |
| S20S-PWLNL06 | Расточная оправка | Нет | Левое | 20 | 9.52 | |
| S20S-PWLNR06 | Расточная оправка | Нет | Правое | 20 | 9.52 | |
| S25T-PWLNL06 | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-PWLNL08 | Расточная оправка | Нет | Левое | 25 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S16R-PWLNL06.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 8216Рычаг прижимной 8216
Патроны резьбонарезные1
- 75010Оправка для насадных фрез CAT 0.750 Ø50, Длина 10 дюйм
Документы по позиции
Для этой позиции документы пока не привязаны.
