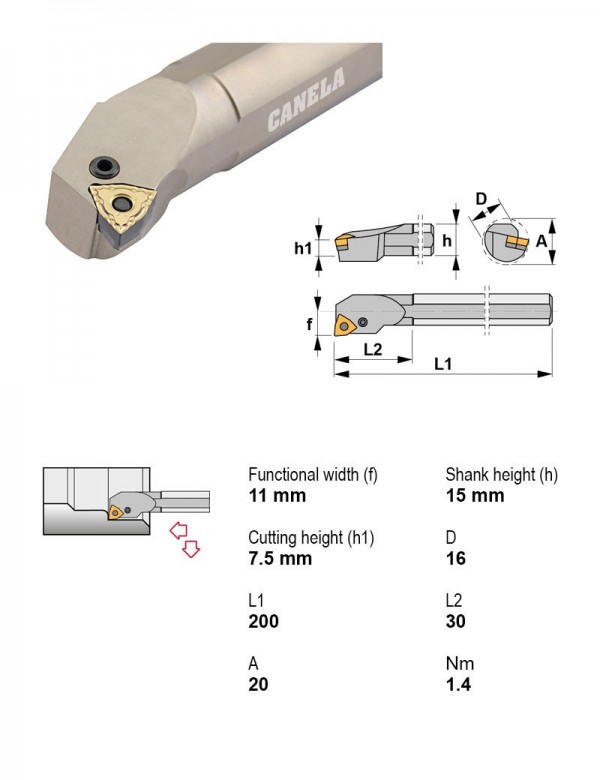

Оправка расточная Ø16 мм, 95°, правое
Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S16R-PWLNR06

Оправка расточная Ø16 мм, 95°, правое

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика16
Задний уголОтрицательный
Форма пластиныW — тригональная 80°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
S12M-STUCR1193°Центральный винтРасточная оправкаНетПравоеПоложительныйT — треугольная 60°12
S12Q-SCLCL0995°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°12
S12Q-SCLCR0995°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°12
S16R-PCLNL0995°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйC — ромбическая 80°16
S16R-PCLNR0995°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°16
S16R-PWLNL0695°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйW — тригональная 80°16
S16R-PWLNR0695°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйW — тригональная 80°16Текущая
S16R-SCLCL0995°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°16
S16R-SCLCN0695°Центральный винтРасточная оправкаНетНейтральноеПоложительныйC — ромбическая 80°16
S16R-SCLCR0995°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°16
S16R-STUCL1693°Центральный винтРасточная оправкаНетЛевоеПоложительныйT — треугольная 60°16
S16R-STUCR1693°Центральный винтРасточная оправкаНетПравоеПоложительныйT — треугольная 60°16
Показать ещё · всего в серии 512

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S16R-PWLNR06.

Пластины токарные по ISO 18322

  • WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15
  • WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35

Державки резьбовые токарные1

Патроны резьбонарезные1

  • 75010Оправка для насадных фрез CAT 0.750 Ø50

Документы по позиции

Для этой позиции технический лист пока не привязан.
