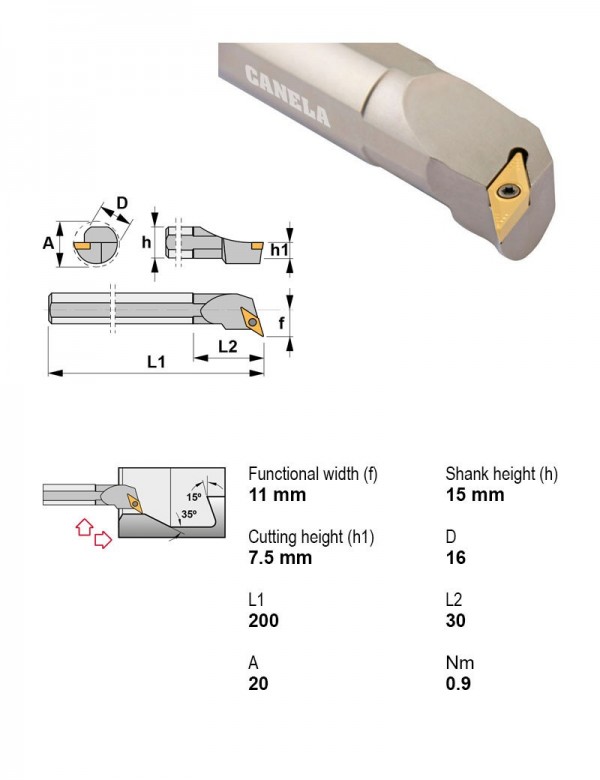

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. S16R-SVQCL11
Оправка расточная Ø16 мм, 107°30', левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S16R-SVQCL11 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-SVQCL22120-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 63 | 9.52 | 22 | 120 | |
| PSC63-SVQCL27145-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 63 | 9.52 | 27 | 145 | |
| PSC63-SVQCL35175-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 63 | 9.52 | 35 | 175 | |
| PSC63-SVQCR22120-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 63 | 9.52 | 22 | 120 | |
| PSC63-SVQCR27145-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 63 | 9.52 | 27 | 145 | |
| PSC63-SVQCR35175-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 63 | 9.52 | 35 | 175 | |
| S16R-SVQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Левое | 16 | 6.35 | — | — | Текущая |
| S16R-SVQCL13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Левое | 16 | 7.94 | — | — | |
| S16R-SVQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Правое | 16 | 6.35 | — | — | |
| S16R-SVQCR13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Правое | 16 | 7.94 | — | — | |
| S16R-SVUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 16 | 6.35 | — | — | |
| S16R-SVUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 16 | 6.35 | — | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S16R-SVQCL11.
Винты для пластин1
- 1225Винт Torx M2,5×0,45 1225
Запчасти к инструменту1
- 5507Ключ Torx T7 5507
Пластины токарные по ISO 18321
- VCMT110304TN15Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15
Документы по позиции
Для этой позиции документы пока не привязаны.
