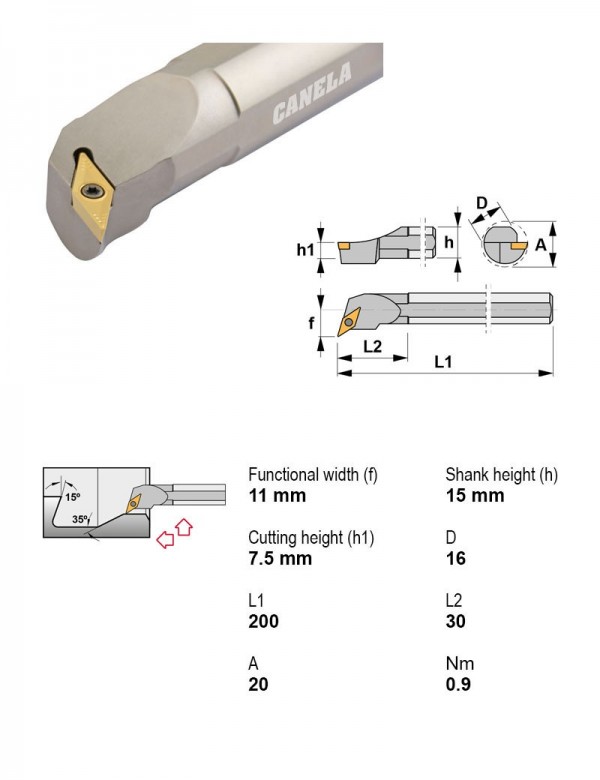

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. S16R-SVQCR11
Оправка расточная Ø16 мм, 107°30', правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-SVQCL35175-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Левое | 63 | 9.52 | |
| PSC63-SVQCR22120-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Правое | 63 | 9.52 | |
| PSC63-SVQCR27145-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Правое | 63 | 9.52 | |
| PSC63-SVQCR35175-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Правое | 63 | 9.52 | |
| S16R-SVQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 16 | 6.35 | |
| S16R-SVQCL13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 16 | 7.94 | |
| S16R-SVQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Правое | 16 | 6.35 | Текущая |
| S16R-SVQCR13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Правое | 16 | 7.94 | |
| S16R-SVUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 16 | 6.35 | |
| S16R-SVUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 16 | 6.35 | |
| S20S-SVQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 20 | 6.35 | |
| S20S-SVQCL13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 20 | 7.94 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S16R-SVQCR11.
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- VCMT110304TN15Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
