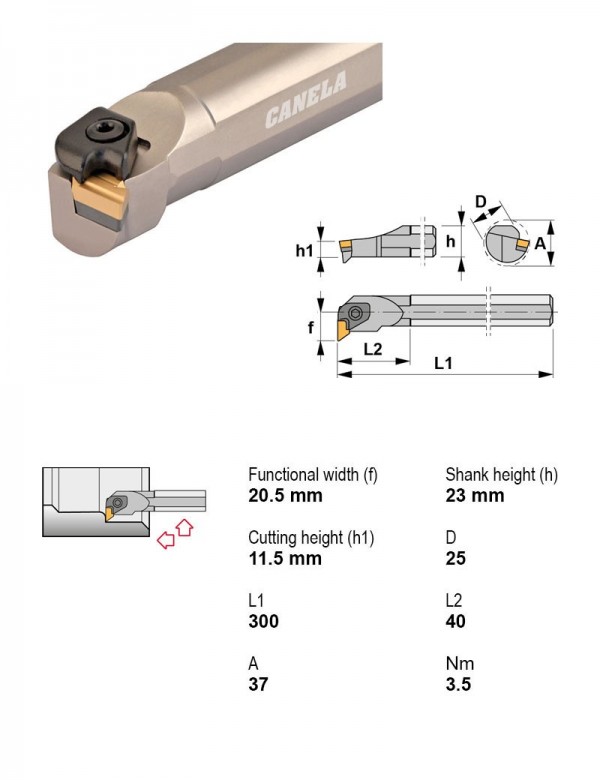

Canela · Оправки расточные — прижим сверху, пластина K (параллелограмм 55°) · арт. S25T-CKUNR16
Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 25 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | K — параллелограмм 55° |
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина K (параллелограмм 55°) — 8 позиций серии, Canela.
| Артикул | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|
| S25T-CKUNL16 | Левое | 25 | |
| S25T-CKUNR16 | Правое | 25 | Текущая |
| S32U-CKUNL16 | Левое | 32 | |
| S32U-CKUNR16 | Правое | 32 | |
| S40V-CKUNL16 | Левое | 40 | |
| S40V-CKUNR16 | Правое | 40 | |
| S50W-CKUNL16 | Левое | 50 | |
| S50W-CKUNR16 | Правое | 50 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-CKUNR16.
Пластины токарные по ISO 18325
- KNUX160405R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5
- KNUX160405R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,5
- KNUX160405R-32TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5
- KNUX160410R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 1,0
- KNUX160410R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 1,0
Винты для пластин1
- 1614Винт под шестигранник W1/4
Запчасти к инструменту1
- 2326Прижим под пластину KNUX
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Фрезы концевые монолитные1
- 6342010Фреза монолитная Ø10 мм, 4 зуб., хвостовик Ø10 мм, Угол спирали 35-38°, Длина режущей части 13 мм, Длина 75 мм, Тип монолита Высокопроизводительный
Документы по позиции
Для этой позиции документы пока не привязаны.
