Canela · Оправки расточные — внутреннее точение · арт. S50W-CKUNR16

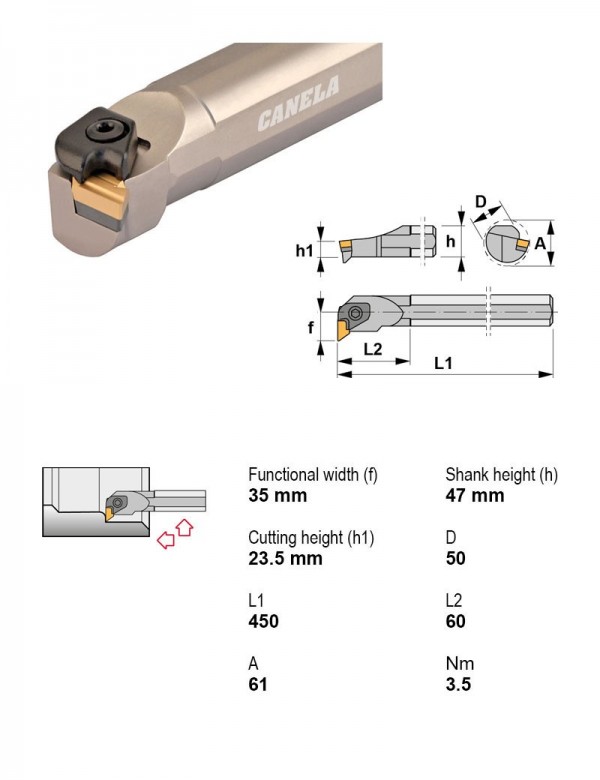

Оправка расточная Ø50 мм, 93°, правое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | K — параллелограмм 55° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S40V-PTFNR22 | Расточная оправка | Нет | 40 | 90° | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S40V-SSKCL12 | Расточная оправка | Нет | 40 | 75° | Центральный винт | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S40V-SSKCR12 | Расточная оправка | Нет | 40 | 75° | Центральный винт | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S40V-STFCL16 | Расточная оправка | Нет | 40 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S40V-STFCR16 | Расточная оправка | Нет | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-CKUNL16 | Расточная оправка | Нет | 50 | 93° | Прижим сверху | Левое | Отрицательный | K — параллелограмм 55° | Внутреннее точение | |
| S50W-CKUNR16 | Расточная оправка | Нет | 50 | 93° | Прижим сверху | Правое | Отрицательный | K — параллелограмм 55° | Внутреннее точение | Текущая |
| S50W-CSKPL12 | Расточная оправка | Нет | 50 | 75° | Прижим сверху | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S50W-CSKPL19 | Расточная оправка | Нет | 50 | 75° | Прижим сверху | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S50W-CSKPR12 | Расточная оправка | Нет | 50 | 75° | Прижим сверху | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S50W-CSKPR19 | Расточная оправка | Нет | 50 | 75° | Прижим сверху | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S50W-CTFPL16 | Расточная оправка | Нет | 50 | 90° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-CKUNR16.
Пластины токарные по ISO 18325
- KNUX160405R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15
- KNUX160405R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30
- KNUX160405R-32TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15
- KNUX160410R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15
- KNUX160410R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30
Оправки расточные1
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
