Canela · Пластины токарные — точение · арт. KNUX160410R-21TN15

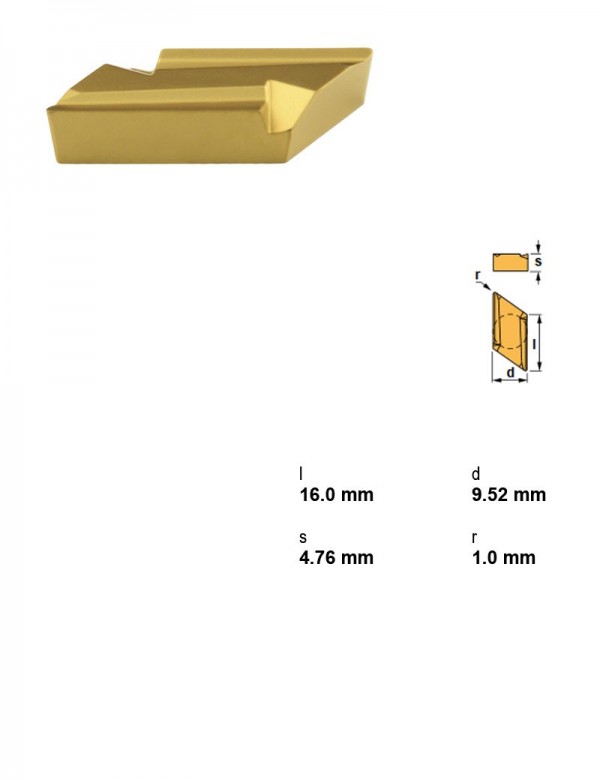

Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.0 |
| Марка сплава | TN15 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | K — параллелограмм 55° |
| Толщина пластины | 4,76 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| KNUX160405L-21TN15 | TN15 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 0.5 | |
| KNUX160405L-21TN30 | TN30 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 0.5 | |
| KNUX160405R-21TN15 | TN15 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 0.5 | |
| KNUX160405R-21TN30 | TN30 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 0.5 | |
| KNUX160405R-32TN15 | TN15 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 0.5 | |
| KNUX160410L-21TN30 | TN30 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 1.0 | |
| KNUX160410R-21TN15 | TN15 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 1.0 | Текущая |
| KNUX160410R-21TN30 | TN30 | Сталь | K — параллелограмм 55° | 4,76 | 9,52 | Отрицательный | 1.0 | |
| RCGT0803M0-ALKM15 | KM15 | Чугун | R — круглая | 3,18 | 8 | Положительный | — | |
| RCGT0803M0-APKM15 | KM15 | Чугун | R — круглая | 3,18 | 8 | Положительный | — | |
| RCGT1003M0-ALKM15 | KM15 | Чугун | R — круглая | 3,18 | 10 | Положительный | — | |
| RCGX060700CC2 | CC2 | Чугун | R — круглая | 7,94 | 6,35 | Положительный | — |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций KNUX160410R-21TN15 указан производителем как подходящий.
Державки токарные по ISO 56087
- CKJNR2020K16Державка токарная, 20X20, 93°, правое
- CKJNR2525M16Державка токарная, 25X25, 93°, правое
- CKJNR3225P16Державка токарная, 32X25, 93°, правое
- CKJNR3232P16Державка токарная, 32X32, 93°, правое
- CKJNR4025R16Державка токарная, 40X25, 93°, правое
- CKNNR4025R16Державка токарная, 40X25, 63°, правое
- CKNNR5032S16Державка токарная, 50X32, 63°, правое
Оправки расточные4
- S25T-CKUNR16Оправка расточная Ø25 мм, 93°, правое
- S32U-CKUNR16Оправка расточная Ø32 мм, 93°, правое
- S40V-CKUNR16Оправка расточная Ø40 мм, 93°, правое
- S50W-CKUNR16Оправка расточная Ø50 мм, 93°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
