Canela · Оправки расточные керамические — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S32S-CDQNR12-7CX

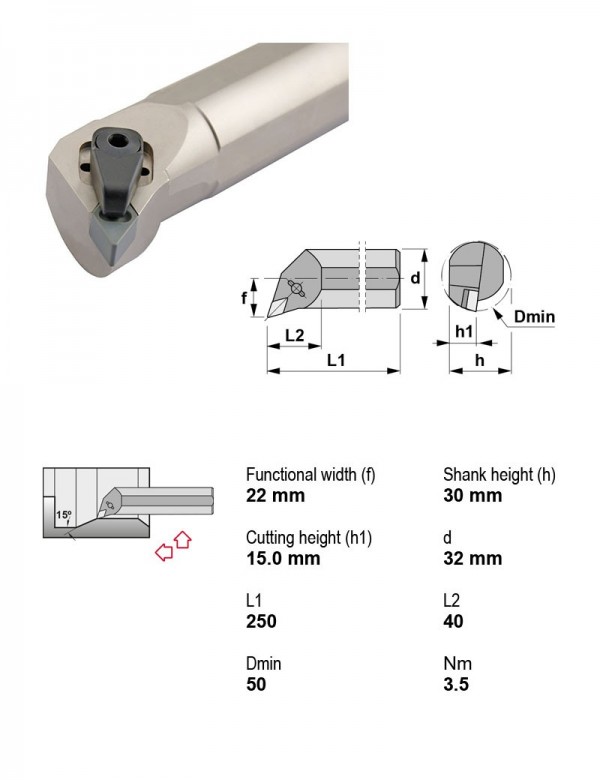

Оправка расточная керамическая Ø32 мм, 107°30', правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 32 |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные керамические — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 32 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Направление резания | Диаметр хвостовика | В список |
|---|---|---|---|---|
| S32S-CDQNL12-7CD | 107°30' | Левое | 32 | |
| S32S-CDQNL12-7CX | 107°30' | Левое | 32 | |
| S32S-CDQNR12-7CD | 107°30' | Правое | 32 | |
| S32S-CDQNR12-7CX | 107°30' | Правое | 32 | Текущая |
| S32S-CDUNL12-7CD | 93° | Левое | 32 | |
| S32S-CDUNL12-7CX | 93° | Левое | 32 | |
| S32S-CDUNR12-7CD | 93° | Правое | 32 | |
| S32S-CDUNR12-7CX | 93° | Правое | 32 | |
| S40T-CDQNL12-4CD | 107°30' | Левое | 40 | |
| S40T-CDQNL12-4CX | 107°30' | Левое | 40 | |
| S40T-CDQNL12-7CD | 107°30' | Левое | 40 | |
| S40T-CDQNL12-7CX | 107°30' | Левое | 40 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32S-CDQNR12-7CX.
Пластины токарные по ISO 18323
- DNGX120708CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6
- DNGX120712CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6
- DNGX120716CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
