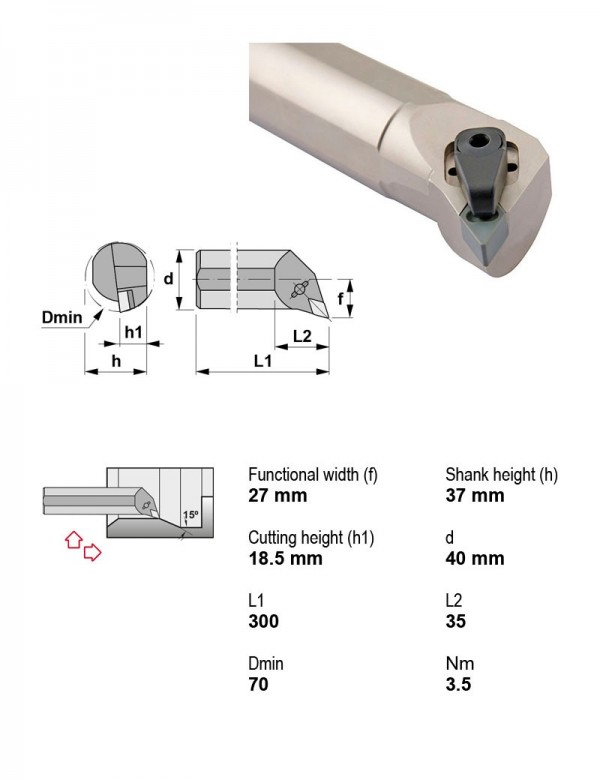

Оправка расточная керамическая Ø40 мм, 107°30', левое
Canela · Оправки расточные керамические — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S40T-CDQNL12-7CX

Оправка расточная керамическая Ø40 мм, 107°30', левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане107°30'
Крепление пластиныПрижим сверху
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика40
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные керамические — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 32 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеНаправление резанияДиаметр хвостовикаВ список
S32S-CDUNL12-7CX93°Левое32
S32S-CDUNR12-7CD93°Правое32
S32S-CDUNR12-7CX93°Правое32
S40T-CDQNL12-4CD107°30'Левое40
S40T-CDQNL12-4CX107°30'Левое40
S40T-CDQNL12-7CD107°30'Левое40
S40T-CDQNL12-7CX107°30'Левое40Текущая
S40T-CDQNR12-4CD107°30'Правое40
S40T-CDQNR12-4CX107°30'Правое40
S40T-CDQNR12-7CD107°30'Правое40
S40T-CDQNR12-7CX107°30'Правое40
S40T-CDUNL12-4CD93°Левое40
Показать ещё · всего в серии 32

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S40T-CDQNL12-7CX.

Пластины токарные по ISO 18323

  • DNGX120708CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6
  • DNGX120712CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6
  • DNGX120716CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6

Державки токарные по ISO 56081

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Документы по позиции

Для этой позиции технический лист пока не привязан.
