Canela · Оправки расточные керамические — внутреннее торцевание, внутреннее точение · арт. S32S-CSKNL12-7CD

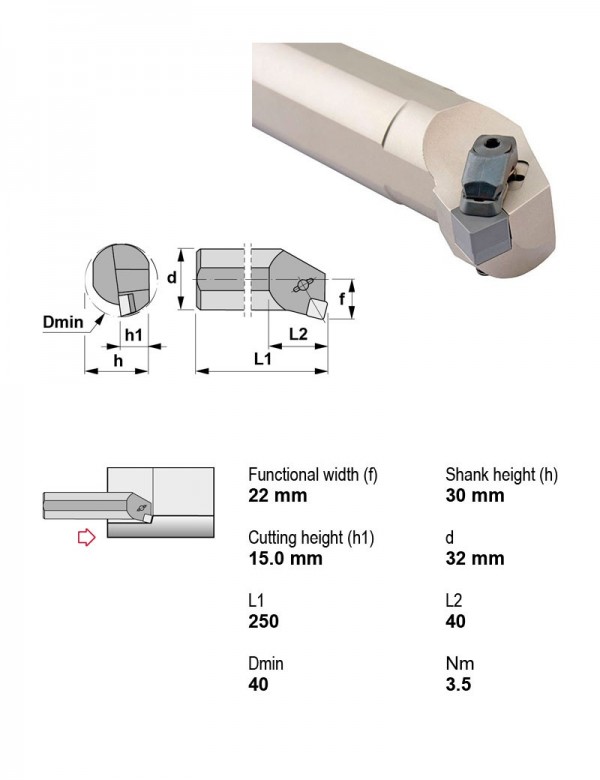

Оправка расточная керамическая Ø32 мм, 75°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 32 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные керамические — внутреннее торцевание, внутреннее точение — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Направление резания | Диаметр хвостовика | Форма пластины | В список |
|---|---|---|---|---|---|
| S32S-CCLNL12-7CD | 95° | Левое | 32 | C — ромбическая 80° | |
| S32S-CCLNL12-7CX | 95° | Левое | 32 | C — ромбическая 80° | |
| S32S-CCLNR12-7CD | 95° | Правое | 32 | C — ромбическая 80° | |
| S32S-CCLNR12-7CX | 95° | Правое | 32 | C — ромбическая 80° | |
| S32S-CSKNL12-7CD | 75° | Левое | 32 | S — квадратная 90° | Текущая |
| S32S-CSKNL12-7CX | 75° | Левое | 32 | S — квадратная 90° | |
| S32S-CSKNR12-7CD | 75° | Правое | 32 | S — квадратная 90° | |
| S32S-CSKNR12-7CX | 75° | Правое | 32 | S — квадратная 90° | |
| S32S-CSSNL12-7CD | 45° | Левое | 32 | S — квадратная 90° | |
| S32S-CSSNL12-7CX | 45° | Левое | 32 | S — квадратная 90° | |
| S32S-CSSNR12-7CD | 45° | Правое | 32 | S — квадратная 90° | |
| S32S-CSSNR12-7CX | 45° | Правое | 32 | S — квадратная 90° |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32S-CSKNL12-7CD.
Пластины токарные по ISO 18324
- SNGN120708CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2
- SNGN120708CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9
- SNGN120712CW1Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CW1
- SNGN120716CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
