Canela · Оправки расточные керамические — прижим сверху, пластина S (квадратная 90°) · арт. S32S-CSSNR12-7CD

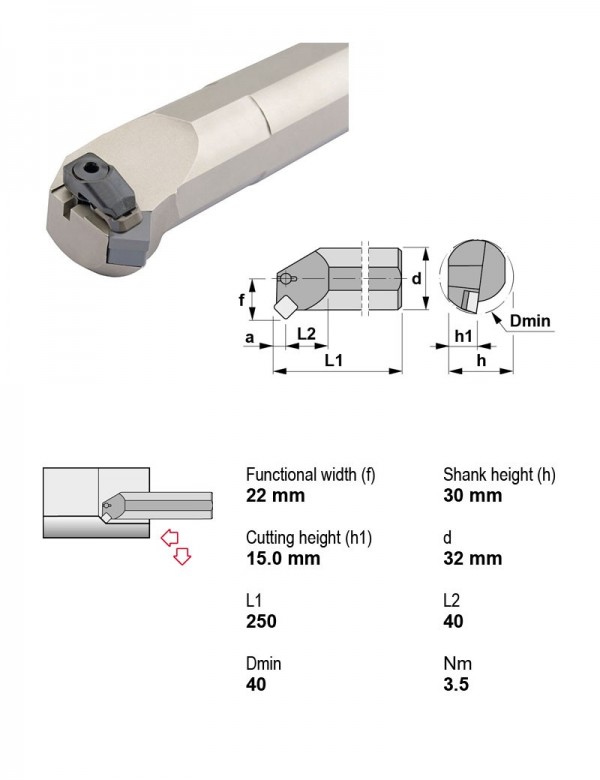

Оправка расточная керамическая Ø32 мм, 45°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 32 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные керамические — прижим сверху, пластина S (квадратная 90°) — 56 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|
| S32S-CSKNL12-7CD | внутреннее торцевание, внутреннее точение | 75° | Левое | 32 | |
| S32S-CSKNL12-7CX | внутреннее торцевание, внутреннее точение | 75° | Левое | 32 | |
| S32S-CSKNR12-7CD | внутреннее торцевание, внутреннее точение | 75° | Правое | 32 | |
| S32S-CSKNR12-7CX | внутреннее торцевание, внутреннее точение | 75° | Правое | 32 | |
| S32S-CSSNL12-7CD | внутреннее торцевание, внутреннее точение | 45° | Левое | 32 | |
| S32S-CSSNL12-7CX | внутреннее торцевание, внутреннее точение | 45° | Левое | 32 | |
| S32S-CSSNR12-7CD | внутреннее торцевание, внутреннее точение | 45° | Правое | 32 | Текущая |
| S32S-CSSNR12-7CX | внутреннее торцевание, внутреннее точение | 45° | Правое | 32 | |
| S32S-CSYNL12-7CD | внутреннее профилирование, внутреннее точение | 85° | Левое | 32 | |
| S32S-CSYNL12-7CX | внутреннее профилирование, внутреннее точение | 85° | Левое | 32 | |
| S32S-CSYNR12-7CD | внутреннее профилирование, внутреннее точение | 85° | Правое | 32 | |
| S32S-CSYNR12-7CX | внутреннее профилирование, внутреннее точение | 85° | Правое | 32 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32S-CSSNR12-7CD.
Пластины токарные по ISO 18324
- SNGN120708CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 7,94 мм
- SNGN120708CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9, Радиус при вершине 0,8
- SNGN120712CW1Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2
- SNGN120716CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,6
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
