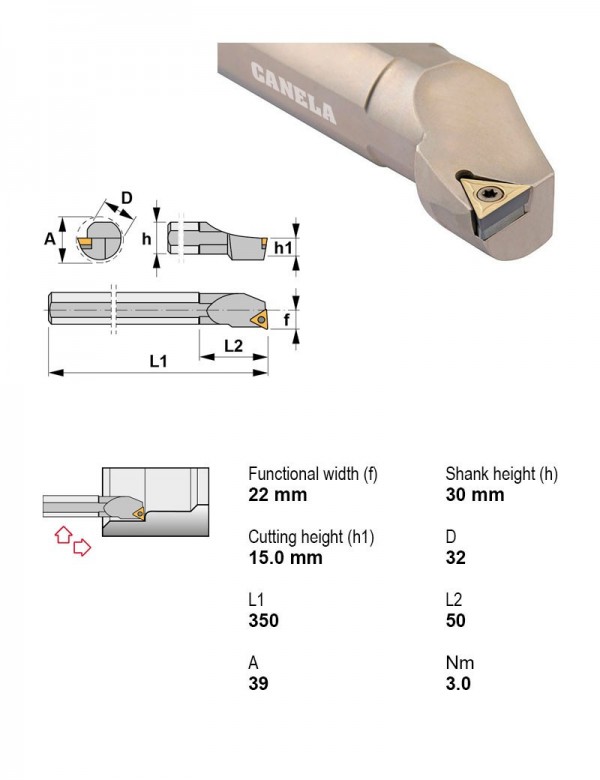

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. S32U-STUCL16
Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S32U-STUCL16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S25T-STFCL16 | 90° | Нет | Левое | Положительный | Внутреннее точение | 25 | 9.52 | |
| S25T-STFCR16 | 90° | Нет | Правое | Положительный | Внутреннее точение | 25 | 9.52 | |
| S25T-STUCL16 | 93° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | 25 | 9.52 | |
| S25T-STUCR16 | 93° | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | 25 | 9.52 | |
| S32U-STFCL16 | 90° | Нет | Левое | Положительный | Внутреннее точение | 32 | 9.52 | |
| S32U-STFCR16 | 90° | Нет | Правое | Положительный | Внутреннее точение | 32 | 9.52 | |
| S32U-STUCL16 | 93° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | 32 | 9.52 | Текущая |
| S32U-STUCR16 | 93° | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | 32 | 9.52 | |
| S40V-STFCL16 | 90° | Нет | Левое | Положительный | Внутреннее точение | 40 | 9.52 | |
| S40V-STFCR16 | 90° | Нет | Правое | Положительный | Внутреннее точение | 40 | 9.52 | |
| STFCL08CA-09 | 90° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCL08CA-11 | 90° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32U-STUCL16.
Пластины токарные по ISO 18328
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
- TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
