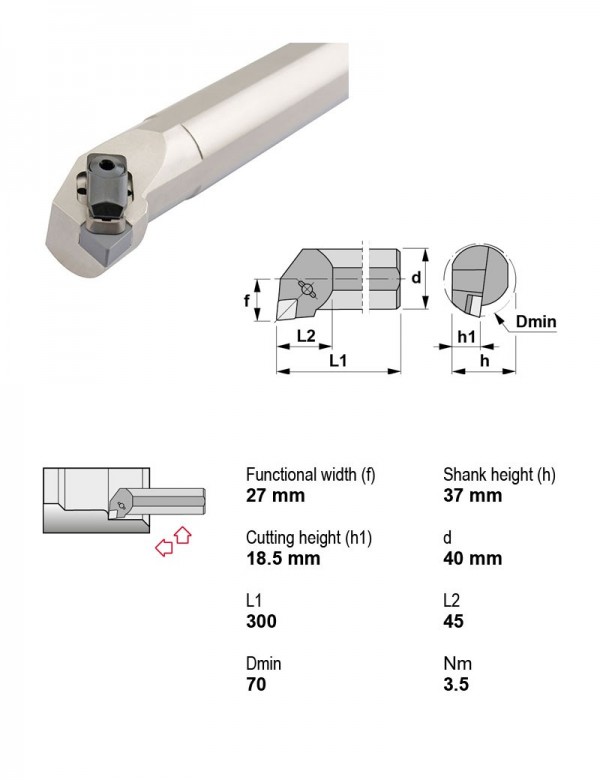

Оправка расточная керамическая Ø40 мм, 95°, правое, Форма пластины C — ромбическая 80°
Canela · Оправки расточные керамические — прижим сверху, пластина C (ромбическая 80°) · арт. S40T-CCLNR12-7CX

Оправка расточная керамическая Ø40 мм, 95°, правое, Форма пластины C — ромбическая 80°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныПрижим сверху
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика40 мм
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Оправки расточные керамические — прижим сверху, пластина C (ромбическая 80°) — 20 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулНаправление резанияДиаметр хвостовика, ммВ список
S40T-CCLNL12-4CXЛевое40
S40T-CCLNL12-7CDЛевое40
S40T-CCLNL12-7CXЛевое40
S40T-CCLNR12-4CDПравое40
S40T-CCLNR12-4CXПравое40
S40T-CCLNR12-7CDПравое40
S40T-CCLNR12-7CXПравое40Текущая
S50U-CCLNL12-4CDЛевое50
S50U-CCLNL12-4CXЛевое50
S50U-CCLNL12-7CDЛевое50
S50U-CCLNL12-7CXЛевое50
S50U-CCLNR12-4CDПравое50
Показать ещё · всего в серии 20

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S40T-CCLNR12-7CX.

Пластины токарные по ISO 18326

  • CNGX120708CX6Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX6, Радиус при вершине 0,8, Толщина пластины 7,94 мм
  • CNGX120708CX9Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX9, Радиус при вершине 0,8
  • CNGX120712CX6Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX6, Радиус при вершине 1,2, Толщина пластины 7,94 мм
  • CNGX120712CX9Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,2
  • CNGX120716CX6Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX6, Радиус при вершине 1,6, Толщина пластины 7,94 мм
  • CNGX120716CX9Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,6

Запчасти к инструменту2

  • 2415Прижим для керамических пластин M8×1,25 2415
  • ICSN-434Пластина опорная ромбическая 80° ICSN-434

Винты для пластин1

  • 1161Винт Torx M6×1 1161

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
