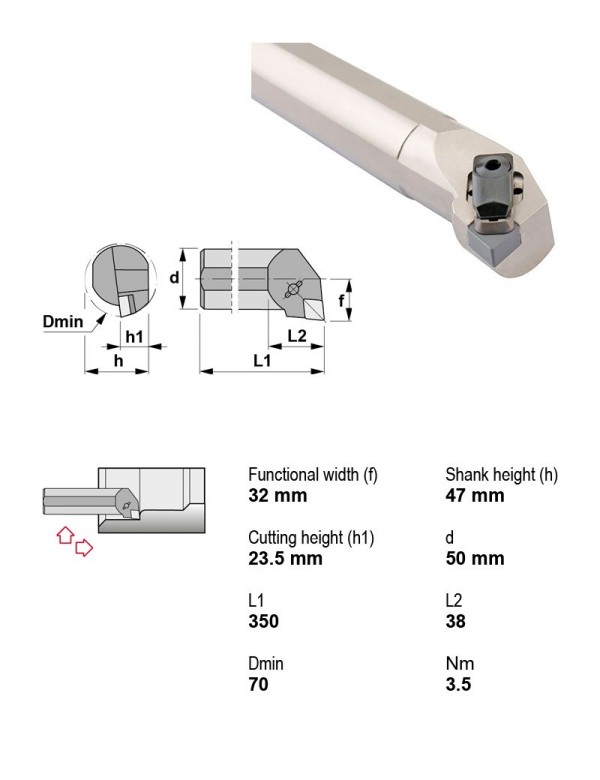

Оправка расточная керамическая Ø50 мм, 95°, левое, Форма пластины C — ромбическая 80°
Canela · Оправки расточные керамические — прижим сверху, пластина C (ромбическая 80°) · арт. S50U-CCLNL12-4CD

Оправка расточная керамическая Ø50 мм, 95°, левое, Форма пластины C — ромбическая 80°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныПрижим сверху
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика50 мм
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул S50U-CCLNL12-4CD в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу S50U-CCLNL12-4CD →

Другие типоразмеры серии

Оправки расточные керамические — прижим сверху, пластина C (ромбическая 80°) — 20 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулНаправление резанияДиаметр хвостовика, ммВ список
S40T-CCLNL12-7CDЛевое40
S40T-CCLNL12-7CXЛевое40
S40T-CCLNR12-4CDПравое40
S40T-CCLNR12-4CXПравое40
S40T-CCLNR12-7CDПравое40
S40T-CCLNR12-7CXПравое40
S50U-CCLNL12-4CDЛевое50Текущая
S50U-CCLNL12-4CXЛевое50
S50U-CCLNL12-7CDЛевое50
S50U-CCLNL12-7CXЛевое50
S50U-CCLNR12-4CDПравое50
S50U-CCLNR12-4CXПравое50
Показать ещё · всего в серии 20

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S50U-CCLNL12-4CD.

Запчасти к инструменту4

  • 2417Прижим для керамических пластин M8×1,25 2417
  • 5004Ключ шестигранный A4
  • 9414Стружколом 9414
  • ICSN-454Пластина опорная ромбическая 80° ICSN-454

Пластины токарные по ISO 18324

  • CNGN120408CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 4,76 мм
  • CNGN120408CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 0,8, Толщина пластины 4,76 мм
  • CNGN120412CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2, Радиус при вершине 1,2, Толщина пластины 4,76 мм
  • CNGN120412CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2, Толщина пластины 4,76 мм

Винты для пластин1

  • 1161Винт Torx M6×1 1161
