Canela · Оправки расточные керамические — прижим сверху, пластина D (ромбическая 55°) · арт. S40T-CDQNR12-7CX

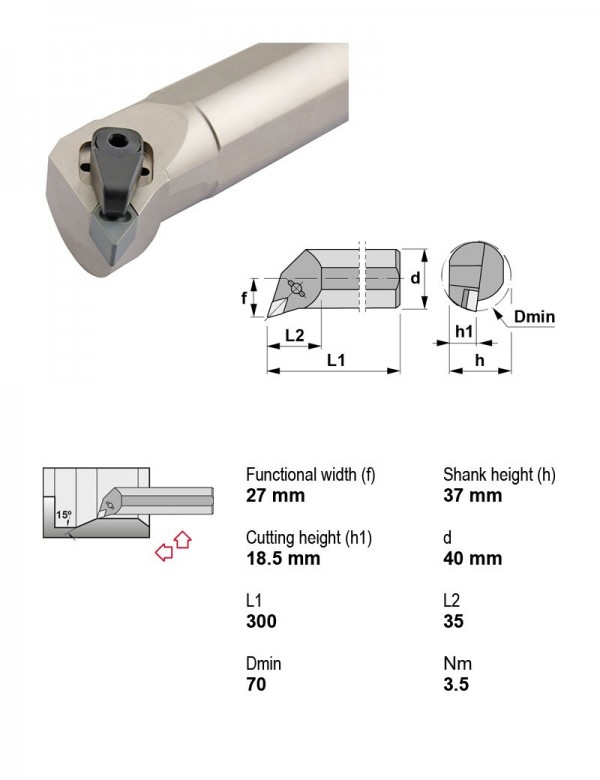

Оправка расточная керамическая Ø40 мм, 107°30', правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S40T-CDQNR12-7CX в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу S40T-CDQNR12-7CX →
Другие типоразмеры серии
Оправки расточные керамические — прижим сверху, пластина D (ромбическая 55°) — 32 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|
| S40T-CDQNL12-4CX | 107°30' | Левое | 40 | |
| S40T-CDQNL12-7CD | 107°30' | Левое | 40 | |
| S40T-CDQNL12-7CX | 107°30' | Левое | 40 | |
| S40T-CDQNR12-4CD | 107°30' | Правое | 40 | |
| S40T-CDQNR12-4CX | 107°30' | Правое | 40 | |
| S40T-CDQNR12-7CD | 107°30' | Правое | 40 | |
| S40T-CDQNR12-7CX | 107°30' | Правое | 40 | Текущая |
| S40T-CDUNL12-4CD | 93° | Левое | 40 | |
| S40T-CDUNL12-4CX | 93° | Левое | 40 | |
| S40T-CDUNL12-7CD | 93° | Левое | 40 | |
| S40T-CDUNL12-7CX | 93° | Левое | 40 | |
| S40T-CDUNR12-4CD | 93° | Правое | 40 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40T-CDQNR12-7CX.
Пластины токарные по ISO 18323
- DNGX120708CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6, Радиус при вершине 0,8
- DNGX120712CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6, Радиус при вершине 1,2
- DNGX120716CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6, Радиус при вершине 1,6
Винты для пластин1
- 1151Винт Torx M5×0,8 1151
Документы по позиции
Для этой позиции документы пока не привязаны.
