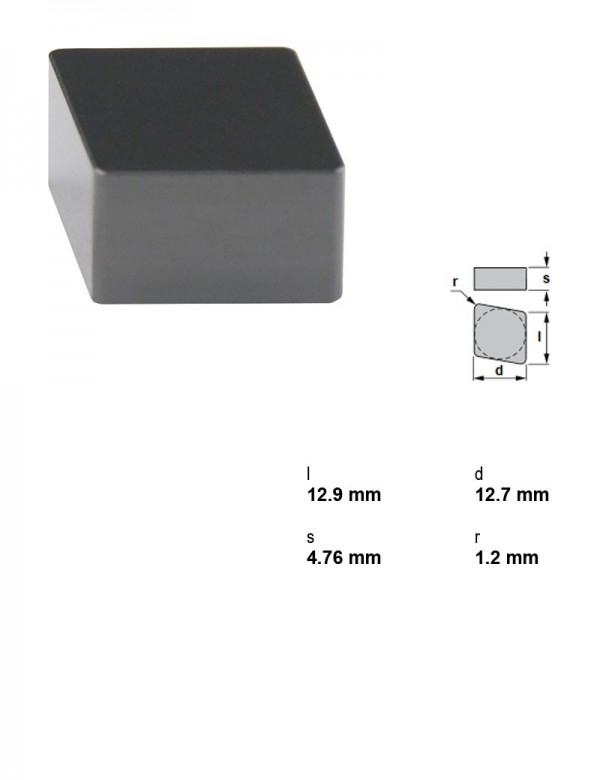

Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNGN120412CW1
Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2, Толщина пластины 4,76 мм
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | CW1 |
| I.C. | 12,7 мм |
| Группа материалов | Жаропрочные сплавы и титан |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CNGA120412CB70 | 1.2 | CB70 | 12,7 | Твёрдые материалы | Отрицательный | 4,76 | — | — | |
| CNGA120412CC7 | 1.2 | CC7 | 12,7 | Сталь | Отрицательный | 4,76 | — | — | |
| CNGA120412CX6 | 1.2 | CX6 | 12,7 | Чугун | Отрицательный | 4,76 | — | — | |
| CNGN120408CC2 | 0.8 | CC2 | 12,7 | Чугун | Отрицательный | 4,76 | — | — | |
| CNGN120408CW1 | 0.8 | CW1 | 12,7 | Жаропрочные сплавы и титан | Отрицательный | 4,76 | — | — | |
| CNGN120412CC2 | 1.2 | CC2 | 12,7 | Чугун | Отрицательный | 4,76 | — | — | |
| CNGN120412CW1 | 1.2 | CW1 | 12,7 | Жаропрочные сплавы и титан | Отрицательный | 4,76 | — | — | Текущая |
| CNGN120708CC2 | 0.8 | CC2 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGN120708CW1 | 0.8 | CW1 | 12,7 | Жаропрочные сплавы и титан | Отрицательный | 7,94 | — | — | |
| CNGN120712CC2 | 1.2 | CC2 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGN120712CW1 | 1.2 | CW1 | 12,7 | Жаропрочные сплавы и титан | Отрицательный | 7,94 | — | — | |
| CNGN120716CW1 | 1.6 | CW1 | 12,7 | Жаропрочные сплавы и титан | Отрицательный | 7,94 | — | — |
Совместимость
Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNGN120412CW1 указан производителем как подходящий.
Державки токарные по ISO 560812
- CCBNL2525M12-4CDДержавка токарная керамическая, 25X25, 75°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNL3225P12-4CDДержавка токарная керамическая, 32X25, 75°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNR2525M12-4CDДержавка токарная керамическая, 25X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNR3225P12-4CDДержавка токарная керамическая, 32X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°
- CCKNL2525M12-4CDДержавка токарная керамическая, 25X25, 75°, левое, Применение Внутреннее торцевание, Форма пластины C — ромбическая 80°
- CCKNL3225P12-4CDДержавка токарная керамическая, 32X25, 75°, левое, Применение Внутреннее торцевание, Форма пластины C — ромбическая 80°
- CCKNR2525M12-4CDДержавка токарная керамическая, 25X25, 75°, правое, Применение Внутреннее торцевание, Форма пластины C — ромбическая 80°
- CCKNR3225P12-4CDДержавка токарная керамическая, 32X25, 75°, правое, Применение Внутреннее торцевание, Форма пластины C — ромбическая 80°
- CCLNL2525M12-4CDДержавка токарная керамическая, 25X25, 95°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNL3225P12-4CDДержавка токарная керамическая, 32X25, 95°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNR2525M12-4CDДержавка токарная керамическая, 25X25, 95°, правое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNR2525M12-7CXДержавка токарная керамическая, 25X25, 95°, правое, Применение Точение, Форма пластины C — ромбическая 80°
Оправки расточные4
- S40T-CCLNL12-4CDОправка расточная керамическая Ø40 мм, 95°, левое, Форма пластины C — ромбическая 80°
- S40T-CCLNR12-4CDОправка расточная керамическая Ø40 мм, 95°, правое, Форма пластины C — ромбическая 80°
- S50U-CCLNL12-4CDОправка расточная керамическая Ø50 мм, 95°, левое, Форма пластины C — ромбическая 80°
- S50U-CCLNR12-4CDОправка расточная керамическая Ø50 мм, 95°, правое, Форма пластины C — ромбическая 80°
Документы по позиции
Для этой позиции документы пока не привязаны.
