Canela · Оправки расточные — прижим сверху, пластина S (квадратная 90°) · арт. S50W-CSKPL19

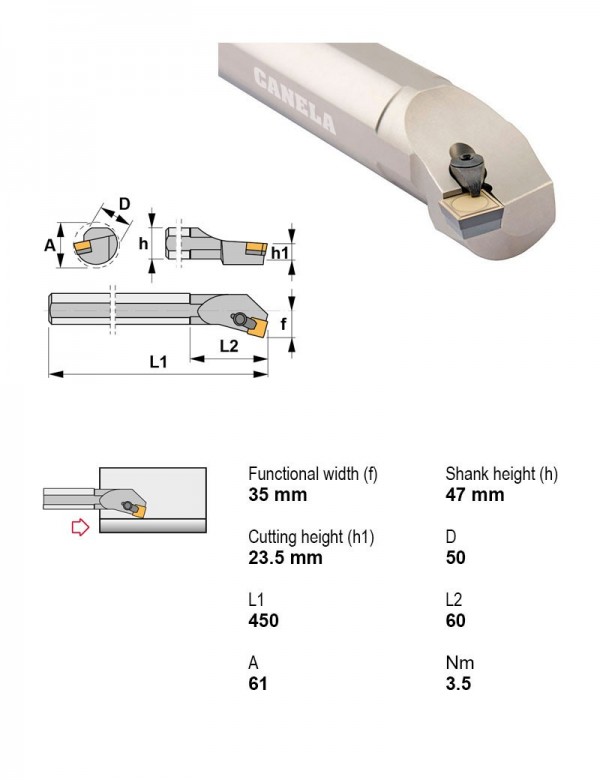

Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Положительный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина S (квадратная 90°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| S20S-CSKPL09 | Внутреннее точение | 75° | Расточная оправка | Левое | 20 | 9.52 | |
| S20S-CSKPR09 | Внутреннее точение | 75° | Расточная оправка | Правое | 20 | 9.52 | |
| S25T-CSKPL12 | Внутреннее точение | 75° | Расточная оправка | Левое | 25 | 12.7 | |
| S25T-CSKPR12 | Внутреннее точение | 75° | Расточная оправка | Правое | 25 | 12.7 | |
| S32U-CSKPL12 | Внутреннее точение | 75° | Расточная оправка | Левое | 32 | 12.7 | |
| S32U-CSKPR12 | Внутреннее точение | 75° | Расточная оправка | Правое | 32 | 12.7 | |
| S40V-CSKPL12 | Внутреннее точение | 75° | Расточная оправка | Левое | 40 | 12.7 | |
| S40V-CSKPR12 | Внутреннее точение | 75° | Расточная оправка | Правое | 40 | 12.7 | |
| S50W-CSKPL12 | Внутреннее точение | 75° | Расточная оправка | Левое | 50 | 12.7 | |
| S50W-CSKPL19 | Внутреннее точение | 75° | Расточная оправка | Левое | 50 | 19.05 | Текущая |
| S50W-CSKPR12 | Внутреннее точение | 75° | Расточная оправка | Правое | 50 | 12.7 | |
| S50W-CSKPR19 | Внутреннее точение | 75° | Расточная оправка | Правое | 50 | 19.05 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-CSKPL19.
Оправки расточные2
- PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины токарные по ISO 18321
- SPUN190412EPM25Пластина токарная, квадратная 90°, IC 19,05 мм, радиус 1,2 мм, сплав PM25
Свёрла спиральные монолитные1
- 732311.9Сверло монолитное Ø11,9 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Есть, Длина режущей части 71 мм, Длина 118 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
