Canela · Оправки расточные — внутреннее точение · арт. S25T-CSKPL12

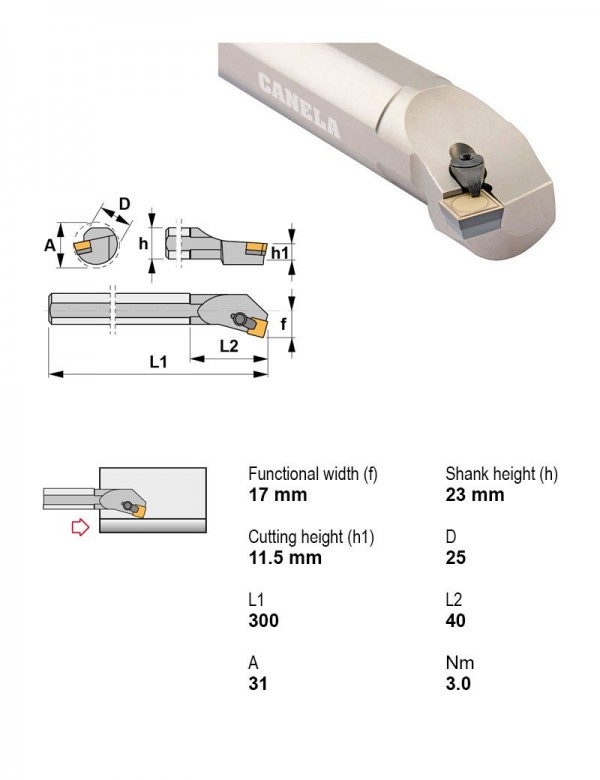

Оправка расточная Ø25 мм, 75°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 25 |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S20S-STFCL11 | Расточная оправка | Нет | 20 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S20S-STFCL16 | Расточная оправка | Нет | 20 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S20S-STFCR11 | Расточная оправка | Нет | 20 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S20S-STFCR16 | Расточная оправка | Нет | 20 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-CKUNL16 | Расточная оправка | Нет | 25 | 93° | Прижим сверху | Левое | Отрицательный | K — параллелограмм 55° | Внутреннее точение | |
| S25T-CKUNR16 | Расточная оправка | Нет | 25 | 93° | Прижим сверху | Правое | Отрицательный | K — параллелограмм 55° | Внутреннее точение | |
| S25T-CSKPL12 | Расточная оправка | Нет | 25 | 75° | Прижим сверху | Левое | Положительный | S — квадратная 90° | Внутреннее точение | Текущая |
| S25T-CSKPR12 | Расточная оправка | Нет | 25 | 75° | Прижим сверху | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S25T-CTFPL16 | Расточная оправка | Нет | 25 | 90° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-CTFPR16 | Расточная оправка | Нет | 25 | 90° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-CTUPL16 | Расточная оправка | Нет | 25 | 93° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-CTUPR16 | Расточная оправка | Нет | 25 | 93° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-CSKPL12.
Пластины токарные по ISO 18322
- SPMR120304TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SPMR120308PM25Пластина токарная, квадратная 90°, IC 12,7 мм, сплав PM25
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
