Canela · Оправки расточные — прижим сверху, пластина S (квадратная 90°) · арт. S20S-CSKPR09

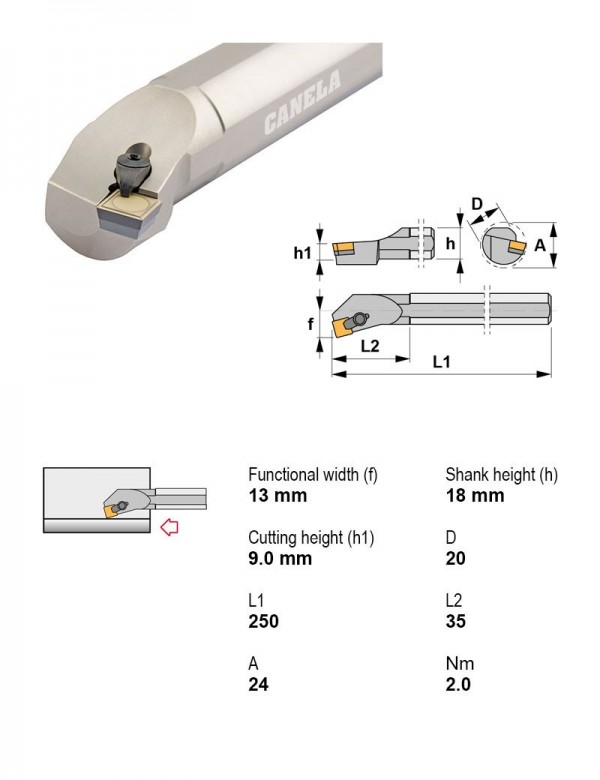

Оправка расточная Ø20 мм, 75°, правое, Крепление пластины Прижим сверху
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 20 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина S (квадратная 90°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| CSSPR10CA-09 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| CSSPR12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| CSSPR16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| S16R-CSKPL09 | Внутреннее точение | 75° | Расточная оправка | Левое | 16 | 9.52 | |
| S16R-CSKPR09 | Внутреннее точение | 75° | Расточная оправка | Правое | 16 | 9.52 | |
| S20S-CSKPL09 | Внутреннее точение | 75° | Расточная оправка | Левое | 20 | 9.52 | |
| S20S-CSKPR09 | Внутреннее точение | 75° | Расточная оправка | Правое | 20 | 9.52 | Текущая |
| S25T-CSKPL12 | Внутреннее точение | 75° | Расточная оправка | Левое | 25 | 12.7 | |
| S25T-CSKPR12 | Внутреннее точение | 75° | Расточная оправка | Правое | 25 | 12.7 | |
| S32U-CSKPL12 | Внутреннее точение | 75° | Расточная оправка | Левое | 32 | 12.7 | |
| S32U-CSKPR12 | Внутреннее точение | 75° | Расточная оправка | Правое | 32 | 12.7 | |
| S40V-CSKPL12 | Внутреннее точение | 75° | Расточная оправка | Левое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S20S-CSKPR09.
Пластины токарные по ISO 18322
- SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
- SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Запчасти к инструменту1
- 2107Прижим сверху (C) M5×0,8 2107
Документы по позиции
Для этой позиции документы пока не привязаны.
