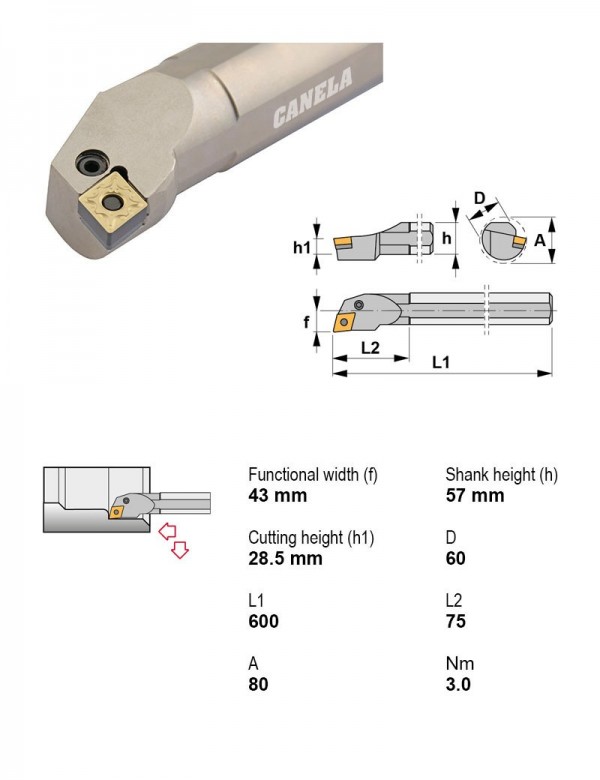

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. S60Y-PCLNR16
Оправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 60 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S60Y-PCLNR16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| S60Y-PCKNL12 | Внутреннее точение | 75° | Нет | Левое | 60 | 12.7 | |
| S60Y-PCKNL16 | Внутреннее точение | 75° | Нет | Левое | 60 | 15.88 | |
| S60Y-PCKNL19 | Внутреннее точение | 75° | Нет | Левое | 60 | 19.05 | |
| S60Y-PCKNR12 | Внутреннее точение | 75° | Нет | Правое | 60 | 12.7 | |
| S60Y-PCKNR16 | Внутреннее точение | 75° | Нет | Правое | 60 | 15.88 | |
| S60Y-PCKNR19 | Внутреннее точение | 75° | Нет | Правое | 60 | 19.05 | |
| S60Y-PCLNL12 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 60 | 12.7 | |
| S60Y-PCLNL16 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 60 | 15.88 | |
| S60Y-PCLNL19 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 60 | 19.05 | |
| S60Y-PCLNR12 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 60 | 12.7 | |
| S60Y-PCLNR16 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 60 | 15.88 | Текущая |
| S60Y-PCLNR19 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 60 | 19.05 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S60Y-PCLNR16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Документы по позиции
Для этой позиции документы пока не привязаны.
