Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. S60Y-PCLNR19

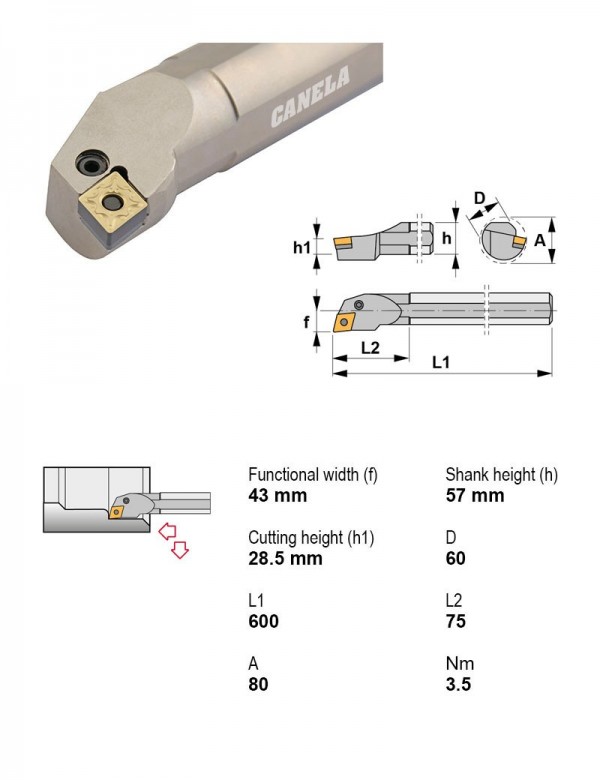

Оправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 60 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S60Y-PCKNL12 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 60 | 12.7 | |
| S60Y-PCKNL16 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 60 | 15.88 | |
| S60Y-PCKNL19 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 60 | 19.05 | |
| S60Y-PCKNR12 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 60 | 12.7 | |
| S60Y-PCKNR16 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 60 | 15.88 | |
| S60Y-PCKNR19 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 60 | 19.05 | |
| S60Y-PCLNL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 60 | 12.7 | |
| S60Y-PCLNL16 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 60 | 15.88 | |
| S60Y-PCLNL19 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 60 | 19.05 | |
| S60Y-PCLNR12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 60 | 12.7 | |
| S60Y-PCLNR16 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 60 | 15.88 | |
| S60Y-PCLNR19 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 60 | 19.05 | Текущая |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S60Y-PCLNR19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Винты для пластин1
- 4129Штифт стопорный 4129
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные1
- LS16.1020.01TL20Пластина резьбовая S16.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø16 мм, левая, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
