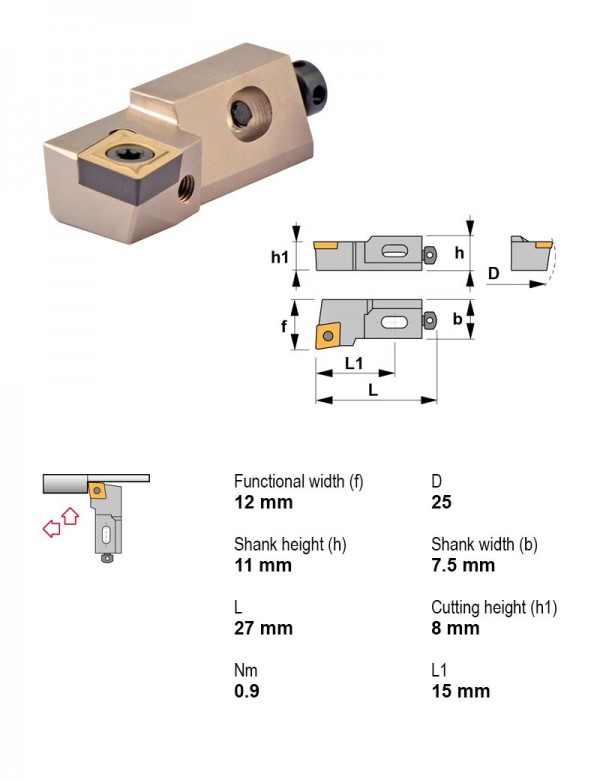

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. SCLCR08CA-06
Оправка расточная, 95°, правое, Высота центра картриджа 8 мм, Внутренняя подача СОЖ Нет, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Высота центра картриджа | 8 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| SCFCR06CA-06 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | — | — | |
| SCFCR08CA-06 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | — | — | |
| SCFCR10CA-09 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | — | — | |
| SCFCR12CA-12 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | — | — | |
| SCLCL06CA-06 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | — | — | |
| SCLCL08CA-06 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | — | — | |
| SCLCL10CA-09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | — | — | |
| SCLCL12CA-12 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | — | — | |
| SCLCR06CA-06 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | — | — | |
| SCLCR08CA-06 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | — | — | Текущая |
| SCLCR10CA-09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | — | — | |
| SCLCR12CA-12 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCLCR08CA-06.
Пластины фрезерные6
- ADMW1503R1.0TIN25-CПластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение Фрезерование, Радиус при вершине 1,0, Толщина пластины 3,18 мм
- CCGT060202-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,2
- CCGT060204-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4
- CCMT060202PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,2
- CCMT060204TL20Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав TL20
- CCMW060204PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,4
Державки отрезные и канавочные1
- PSC32-CZFDL18040Державка отрезная Ø32 мм, Диаметр корпуса 18 мм, Длина корпуса 40 мм, Внутренняя подача СОЖ Нет, Направление резания Левое
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Длина корпуса 70 мм, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 2804Шайба 2804
Оправки расточные1
- PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 35 мм, Длина корпуса 150 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
