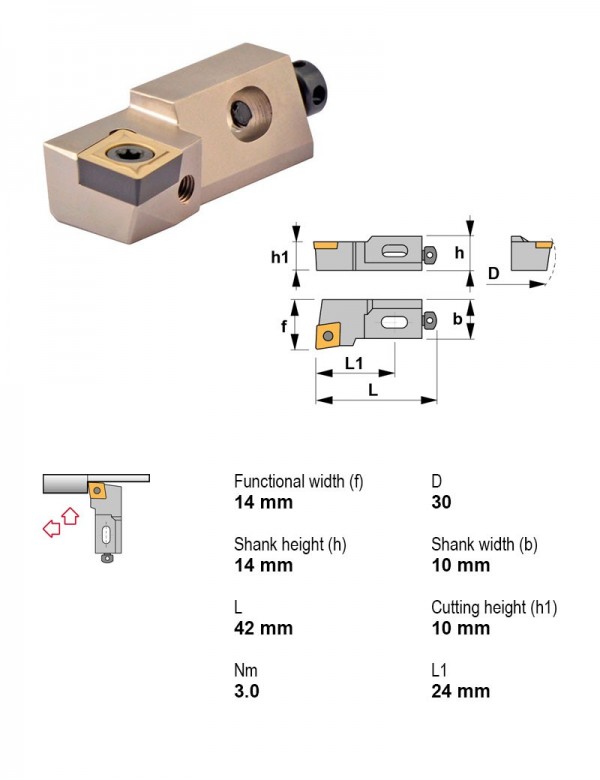

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. SCLCR10CA-09
Оправка расточная, 95°, правое, Высота центра картриджа 10 мм, Внутренняя подача СОЖ Нет, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Высота центра картриджа | 10 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| SCFCR06CA-06 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCFCR08CA-06 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCFCR10CA-09 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCFCR12CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCLCL06CA-06 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — | |
| SCLCL08CA-06 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — | |
| SCLCL10CA-09 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — | |
| SCLCL12CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — | |
| SCLCR06CA-06 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| SCLCR08CA-06 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| SCLCR10CA-09 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | Текущая |
| SCLCR12CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCLCR10CA-09.
Пластины фрезерные7
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
- CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
- CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
- CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25
- SEKN1504AFSN-4DTL20Пластина фрезерная, квадратная 90°, IC 15,88 мм, сплав TL20
Пластины токарные по ISO 18322
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 2806Шайба 2806
Оснастка модульная PSC1
- 16.218.063.32/075Удлинитель-переходник PSC HSK-A63 Ø32
Пластины резьбовые токарные1
- LS14.0510.01TL20Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
