Canela · Державки токарные — профилирование, точение · арт. SDJCL1616H07

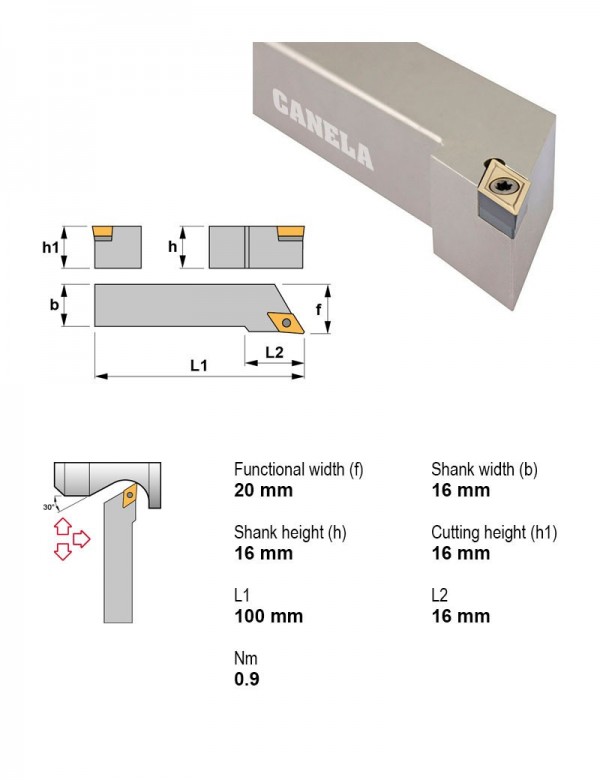

Державка токарная, 16X16, 93°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| SDJCL1010E07 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 10X10 | |
| SDJCL1010M07 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 10X10 | |
| SDJCL1212F07 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 12X12 | |
| SDJCL1212F11 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 12X12 | |
| SDJCL1212M07 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 12X12 | |
| SDJCL1212M11 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 12X12 | |
| SDJCL1616H07 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 16X16 | Текущая |
| SDJCL1616H11 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 16X16 | |
| SDJCL1616M07 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 16X16 | |
| SDJCL1616M11 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 16X16 | |
| SDJCL2020K07 | 93° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | D — ромбическая 55° | 20X20 | |
| SDJCL2020K11-A | 93° | Центральный винт | Квадратный хвостовик | Есть | Левое | Положительный | D — ромбическая 55° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SDJCL1616H07.
Пластины токарные по ISO 18326
- DCGT070202-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCGT070204-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCGT070204-APKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCMT070204TN15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN15
- DCMT070204TN30Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN30
- DCMT070204TN35Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN35
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
