Canela · Державки токарные — точение фаски, точение · арт. STDCL1212F16

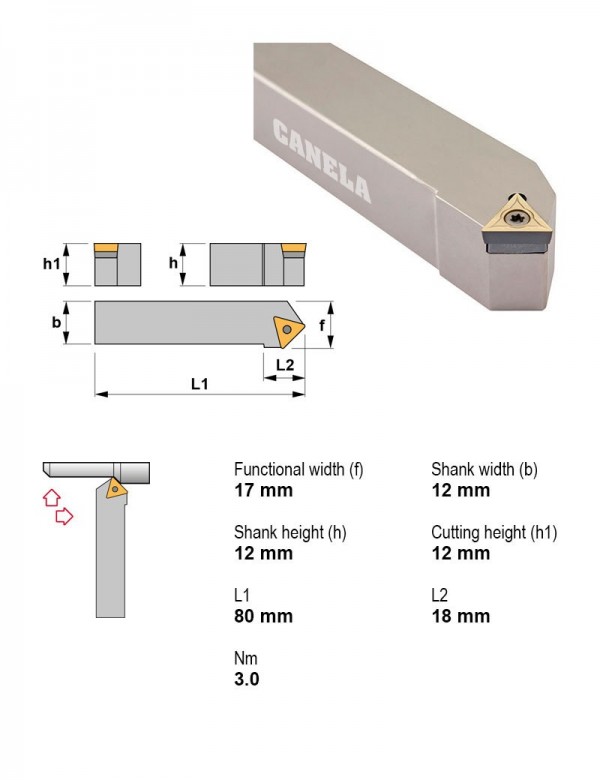

Державка токарная, 12X12, 45°, левое
| Применение | точение фаски, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 12X12 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — точение фаски, точение — 40 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SSSCR1616H09 | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 16X16 | |
| SSSCR2020K12 | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | |
| SSSCR2525M12 | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 25X25 | |
| STDCL0808D09 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 8X8 | |
| STDCL1010E09 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 10X10 | |
| STDCL1212F11 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 12X12 | |
| STDCL1212F16 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 12X12 | Текущая |
| STDCL1616H11 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 16X16 | |
| STDCL1616H16 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 16X16 | |
| STDCL2020K16 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 20X20 | |
| STDCL2525M16 | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 25X25 | |
| STDCR0808D09 | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 8X8 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STDCL1212F16.
Пластины токарные по ISO 18326
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
