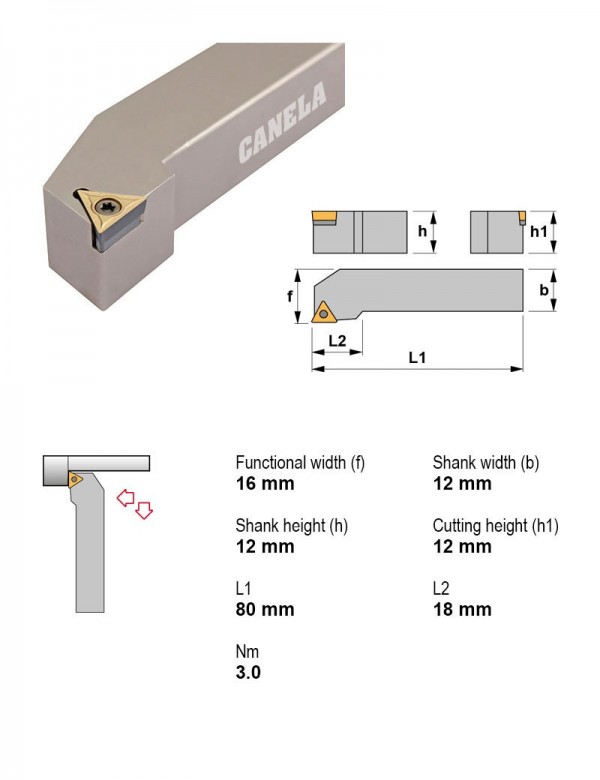

Державка токарная, 12X12, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. STJCR1212F16

Державка токарная, 12X12, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°

Применениевнутреннее торцевание, точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Сечение державки12X12
Форма пластиныT — треугольная 60°

Другие типоразмеры серии

Державки токарные — центральный винт, пластина T (треугольная 60°) — 124 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеПрисоединениеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
STJCL2020K16внутреннее торцевание, точение93°Квадратный хвостовикНетЛевое9.5220X20
STJCL2525M16внутреннее торцевание, точение93°Квадратный хвостовикНетЛевое9.5225X25
STJCR0808D09внутреннее торцевание, точение93°Квадратный хвостовикНетПравое5.558X8
STJCR1010E09внутреннее торцевание, точение93°Квадратный хвостовикНетПравое5.5510X10
STJCR1010M11внутреннее торцевание, точение93°Квадратный хвостовикНетПравое6.3510X10
STJCR1212F11внутреннее торцевание, точение93°Квадратный хвостовикНетПравое6.3512X12
STJCR1212F16внутреннее торцевание, точение93°Квадратный хвостовикНетПравое9.5212X12Текущая
STJCR1212M11внутреннее торцевание, точение93°Квадратный хвостовикНетПравое6.3512X12
STJCR1616H11внутреннее торцевание, точение93°Квадратный хвостовикНетПравое6.3516X16
STJCR1616H16внутреннее торцевание, точение93°Квадратный хвостовикНетПравое9.5216X16
STJCR1616M11внутреннее торцевание, точение93°Квадратный хвостовикНетПравое6.3516X16
STJCR2020K16внутреннее торцевание, точение93°Квадратный хвостовикНетПравое9.5220X20
Показать ещё · всего в серии 124

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STJCR1212F16.

Пластины токарные по ISO 18326

  • TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
  • TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
  • TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный

Пластины фрезерные2

  • TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм

Винты для пластин1

  • 1335Винт Torx M3,5×0,6 1335

Державки резьбовые токарные1

  • PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch

Державки токарные по ISO 56081

  • PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный

Запчасти к инструменту1

  • 3414Пластина опорная треугольная 3414

Документы по позиции

Для этой позиции документы пока не привязаны.
