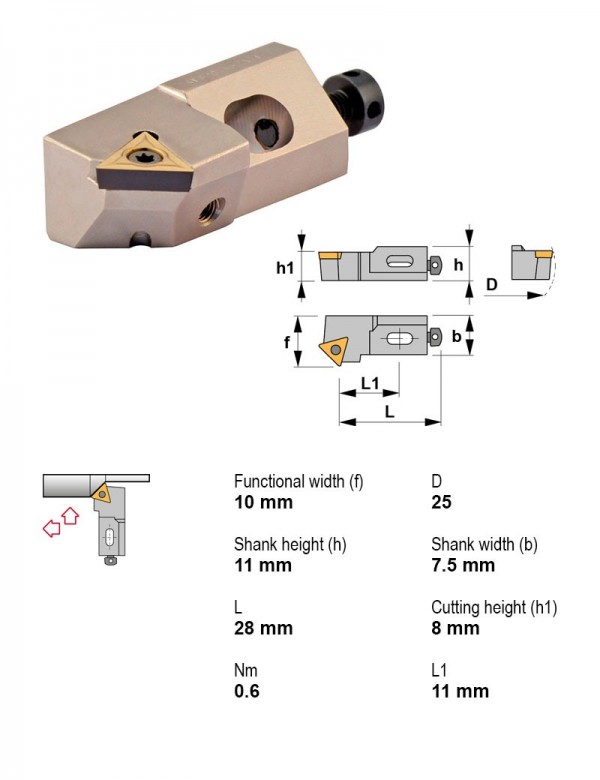

Картридж расточной, 45°, правое, Высота центра картриджа 8 мм, Форма пластины T — треугольная 60°
Canela · Картриджи расточные · арт. STSCR08CA-09

Картридж расточной, 45°, правое, Высота центра картриджа 8 мм, Форма пластины T — треугольная 60°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане45°
Высота центра картриджа8 мм
Крепление пластиныЦентральный винт
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул STSCR08CA-09 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу STSCR08CA-09 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
STGCR16CA-1690°16Центральный винтПравоеПоложительныйT — треугольная 60°
STSCL08CA-0945°8Центральный винтЛевоеПоложительныйT — треугольная 60°
STSCL08CA-1145°8Центральный винтЛевоеПоложительныйT — треугольная 60°
STSCL10CA-1145°10Центральный винтЛевоеПоложительныйT — треугольная 60°
STSCL12CA-1645°12Центральный винтЛевоеПоложительныйT — треугольная 60°
STSCL16CA-1645°16Центральный винтЛевоеПоложительныйT — треугольная 60°
STSCR08CA-0945°8Центральный винтПравоеПоложительныйT — треугольная 60°Текущая
STSCR08CA-1145°8Центральный винтПравоеПоложительныйT — треугольная 60°
STSCR10CA-1145°10Центральный винтПравоеПоложительныйT — треугольная 60°
STSCR12CA-1645°12Центральный винтПравоеПоложительныйT — треугольная 60°
STSCR16CA-1645°16Центральный винтПравоеПоложительныйT — треугольная 60°
STTCL08CA-0960°8Центральный винтЛевоеПоложительныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STSCR08CA-09.

Винты для пластин4

  • 1222Винт Torx M2,2×0,45 1222
  • 1404Винт регулировочный M4×0,7
  • 1503Винт M3×0,5
  • 1804Винт под шестигранник M4×0,7 1804

Запчасти к инструменту4

  • 2804Шайба 2804
  • 5015Ключ шестигранный A1,5
  • 5025Ключ шестигранный A2,5
  • 5506Ключ Torx T6

Пластины токарные по ISO 18321

  • TCMT090204TN15Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15

Документы по позиции

Для этой позиции документы пока не привязаны.
