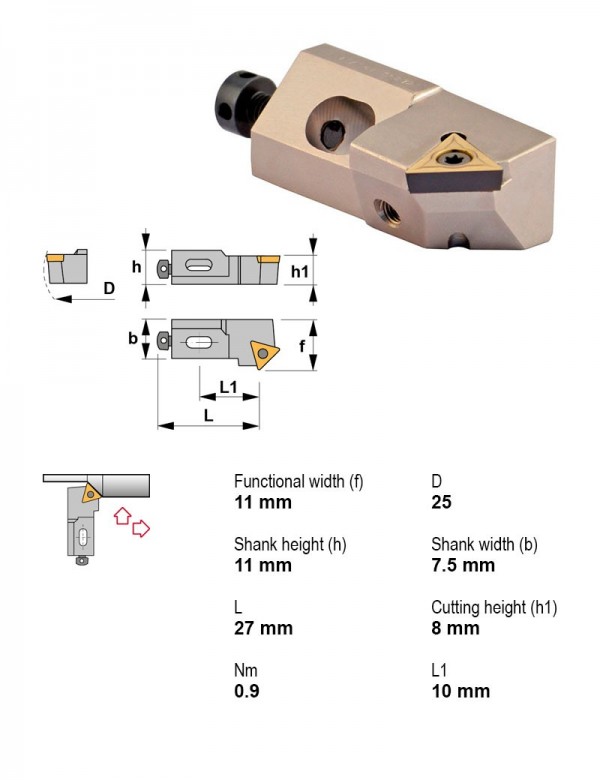

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. STSCL08CA-11
Оправка расточная, 45°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Высота центра картриджа | 8 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| STGCL12CA-16 | 90° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCL16CA-16 | 90° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCR10CA-11 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCR12CA-16 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCR16CA-16 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCL08CA-09 | 45° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCL08CA-11 | 45° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | Текущая |
| STSCL10CA-11 | 45° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCL12CA-16 | 45° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCL16CA-16 | 45° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCR08CA-09 | 45° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCR08CA-11 | 45° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STSCL08CA-11.
Пластины токарные по ISO 18323
- TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
- TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 2,38 мм
- TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
Пластины фрезерные2
- ADMW1503R1.0TIN25-CПластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение Фрезерование, Радиус при вершине 1,0, Толщина пластины 3,18 мм
- TCMW110204PM25Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав PM25
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 1404Винт регулировочный M4×0,7
Державки отрезные и канавочные1
- PSC32-CZFDL18040Державка отрезная Ø32 мм, Применение Торцевание, Присоединение PSC, Внутренняя подача СОЖ Нет
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 2804Шайба 2804
Оправки расточные1
- PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
