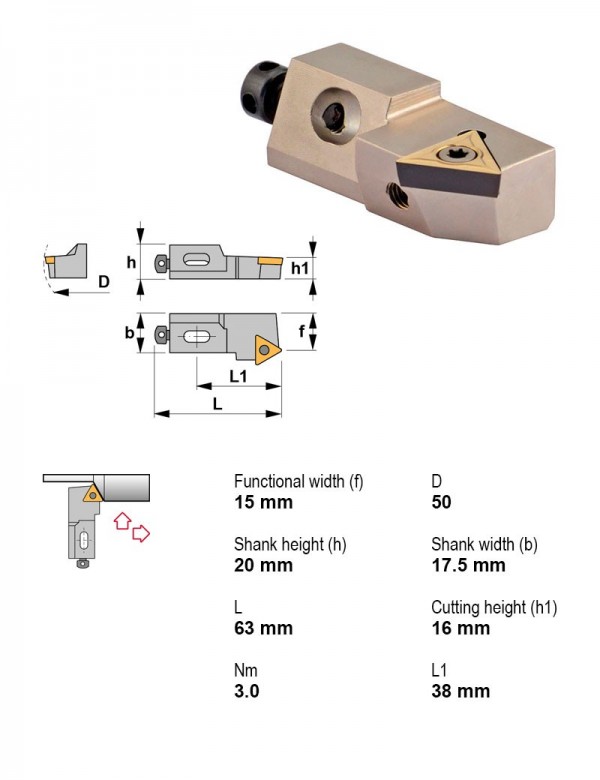

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. STTCL16CA-16
Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 60° |
| Высота центра картриджа | 16 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| STSCR12CA-16 | 45° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCR16CA-16 | 45° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCL08CA-09 | 60° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCL08CA-11 | 60° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCL10CA-11 | 60° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCL12CA-16 | 60° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCL16CA-16 | 60° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | Текущая |
| STTCR08CA-09 | 60° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCR08CA-11 | 60° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCR10CA-11 | 60° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCR12CA-16 | 60° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STTCR16CA-16 | 60° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — |
Совместимость
Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STTCL16CA-16.
Пластины токарные по ISO 18326
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.215.050.02Переходник понижающий PSC 50 KM 2
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Винты для пластин1
- 1808Винт под шестигранник M8×1,25 1808
Державки резьбовые токарные1
- PSC40-SIL14060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 2808Шайба 2808
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
