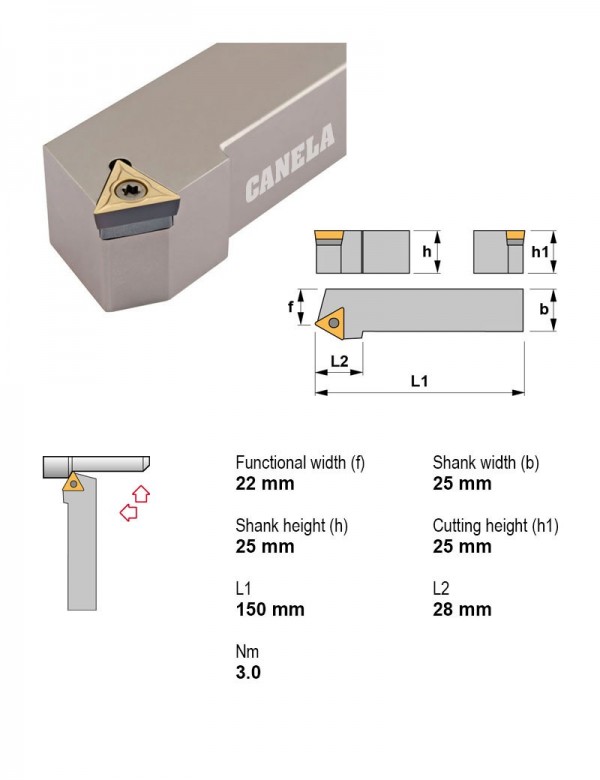

Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. STTCR2525M16
Державка токарная, 25X25, 60°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | точение фаски, внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 25X25 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина T (треугольная 60°) — 125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Крепление пластины | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| STTCL2525M16 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Левое | 9.52 | Положительный | T — треугольная 60° | 25X25 | |
| STTCR0808D09 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 5.55 | Положительный | T — треугольная 60° | 8X8 | |
| STTCR1010E09 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 5.55 | Положительный | T — треугольная 60° | 10X10 | |
| STTCR1212F11 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 6.35 | Положительный | T — треугольная 60° | 12X12 | |
| STTCR1212F16 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 12X12 | |
| STTCR1616H11 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 6.35 | Положительный | T — треугольная 60° | 16X16 | |
| STTCR1616H16 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 16X16 | |
| STTCR2020K16 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 20X20 | |
| STTCR2525M16 | точение фаски, внутреннее торцевание, точение | 60° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 25X25 | Текущая |
| STXCR 2020 K16-2 | — | — | — | — | — | — | — | — | — | |
| STXCR2020K16 | Точение фаски | 113° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 20X20 | |
| STXCR2525M16 | Точение фаски | 113° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STTCR2525M16.
Пластины токарные по ISO 18326
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Направление резания Правое
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Длина корпуса 55 мм, Крепление пластины Прижим за лунку, Задний угол Отрицательный
Запчасти к инструменту1
- 3414Пластина опорная треугольная 3414
Документы по позиции
Для этой позиции документы пока не привязаны.
