Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVACL0808M11

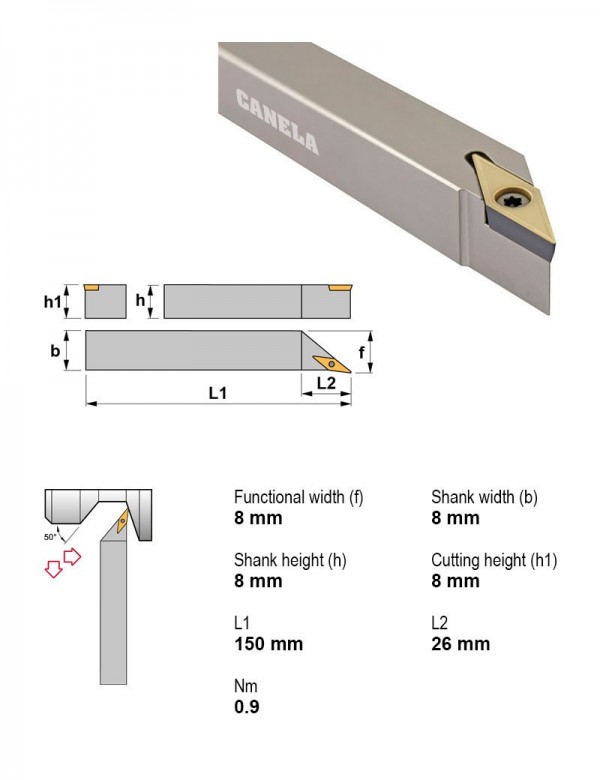

Державка токарная, 8X8, 90°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Сечение державки | 8X8 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-SVJCL45065-16 | 93° | PSC | Есть | Левое | Профилирование | 9.52 | — | |
| PSC63-SVJCR45065-16 | 93° | PSC | Есть | Правое | Профилирование | 9.52 | — | |
| PSC63-SVMBL00130-16 | 50° | PSC | Есть | Левое | — | 9.52 | — | |
| PSC63-SVMBR00130-16 | 50° | PSC | Есть | Правое | — | 9.52 | — | |
| PSC63-SVVBN00065-16 | 72°30' | PSC | Есть | Нейтральное | Профилирование | 9.52 | — | |
| PSC63-SVVCN00065-16 | 72°30' | PSC | Есть | Нейтральное | Профилирование | 9.52 | — | |
| SVACL0808M11 | 90° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 8X8 | Текущая |
| SVACL1010M11 | 90° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 10X10 | |
| SVACL1212M11 | 90° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 12X12 | |
| SVACL1212M16 | 90° | Квадратный хвостовик | Нет | Левое | Профилирование | 9.52 | 12X12 | |
| SVACL1616M11 | 90° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 16X16 | |
| SVACL1616M16 | 90° | Квадратный хвостовик | Нет | Левое | Профилирование | 9.52 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVACL0808M11.
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- VCMT110304TN15Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
