Canela · Державки токарные — профилирование · арт. PSC63-SVJCR45065-16

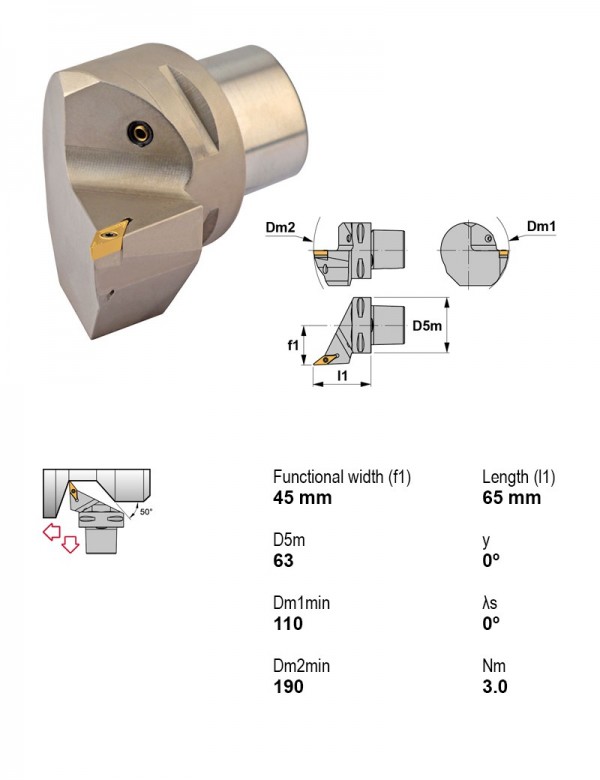

Державка токарная Ø63 мм, 93°, правое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-SVHBR45065-16 | 107°30' | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVHCL45065-16 | 107°30' | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVHCR45065-16 | 107°30' | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVJBL45065-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVJBR45065-16 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVJCL45065-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVJCR45065-16 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 63 | Текущая |
| PSC63-SVVBN00065-16 | 72°30' | Центральный винт | PSC | Есть | Нейтральное | Положительный | V — ромбическая 35° | 63 | |
| PSC63-SVVCN00065-16 | 72°30' | Центральный винт | PSC | Есть | Нейтральное | Положительный | V — ромбическая 35° | 63 | |
| PSC80-DDHNL55080-15 | 107°30' | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 80 | |
| PSC80-DDHNR55080-15 | 107°30' | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 80 | |
| PSC80-DDJNL55080-15 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 80 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-SVJCR45065-16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
