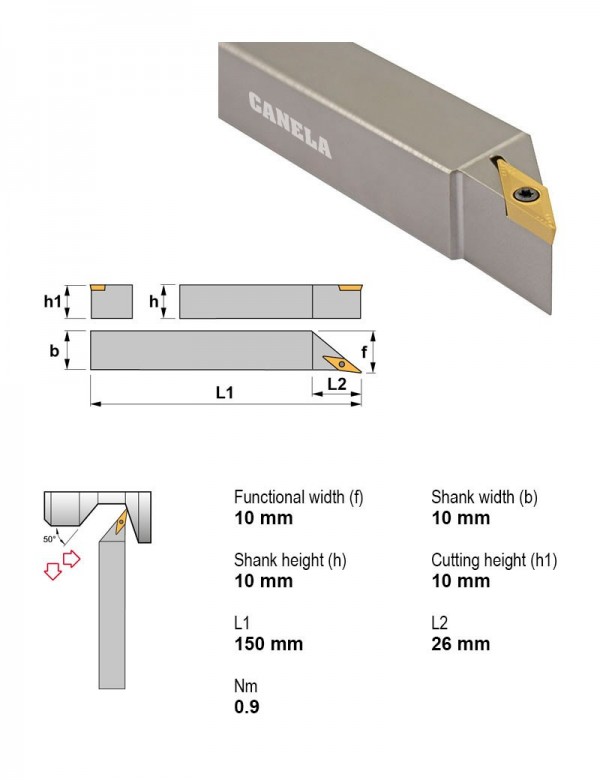

Державка токарная, 10X10, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVJCL1010M11

Державка токарная, 10X10, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°

ПрименениеПрофилирование
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.6.35 мм
Задний уголПоложительный
Сечение державки10X10
Форма пластиныV — ромбическая 35°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул SVJCL1010M11 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу SVJCL1010M11 →

Другие типоразмеры серии

Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеВнутренняя подача СОЖНаправление резанияПрименениеПод пластину, I.C., ммСечение державкиВ список
SVJBL2525M1693°НетЛевоеПрофилирование9.5225X25
SVJBL3225P1693°НетЛевоеПрофилирование9.5232X25
SVJBR2020K1693°НетПравоеПрофилирование9.5220X20
SVJBR2525M1693°НетПравоеПрофилирование9.5225X25
SVJBR3225P1693°НетПравоеПрофилирование9.5232X25
SVJCL0808M1193°НетЛевоеПрофилирование6.358X8
SVJCL1010M1193°НетЛевоеПрофилирование6.3510X10Текущая
SVJCL1212F1193°НетЛевоеПрофилирование6.3512X12
SVJCL1212M1193°НетЛевоеПрофилирование6.3512X12
SVJCL1212M1693°НетЛевоеПрофилирование9.5212X12
SVJCL1616H1193°НетЛевоеПрофилирование6.3516X16
SVJCL1616M1193°НетЛевоеПрофилирование6.3516X16
Показать ещё · всего в серии 135

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SVJCL1010M11.

Винты для пластин1

  • 1225Винт Torx M2,5×0,45 1225

Запчасти к инструменту1

  • 5507Ключ Torx T7 5507

Пластины токарные по ISO 18321

  • VCMT110304TN15Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15

Документы по позиции

Для этой позиции документы пока не привязаны.
