Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVJCL1212M16

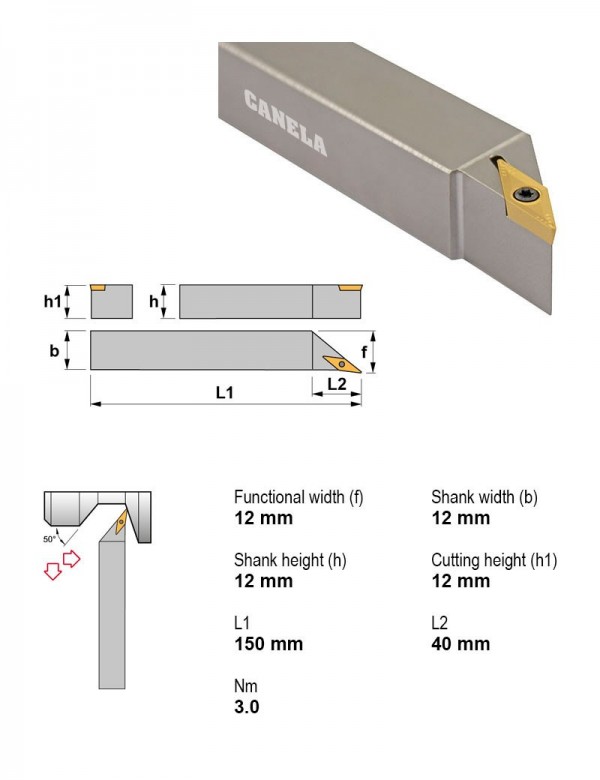

Державка токарная, 12X12, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 12X12 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SVJBR2525M16 | 93° | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 25X25 | |
| SVJBR3225P16 | 93° | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 32X25 | |
| SVJCL0808M11 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 8X8 | |
| SVJCL1010M11 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 10X10 | |
| SVJCL1212F11 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 12X12 | |
| SVJCL1212M11 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 12X12 | |
| SVJCL1212M16 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 9.52 | 12X12 | Текущая |
| SVJCL1616H11 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 16X16 | |
| SVJCL1616M11 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 6.35 | 16X16 | |
| SVJCL1616M16 | 93° | Квадратный хвостовик | Нет | Левое | Профилирование | 9.52 | 16X16 | |
| SVJCL2020K11-A | 93° | Квадратный хвостовик | Есть | Левое | Профилирование | — | 20X20 | |
| SVJCL2020K16-A | 93° | Квадратный хвостовик | Есть | Левое | Профилирование | — | 20X20 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVJCL1212M16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
