Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVLCL1212G13

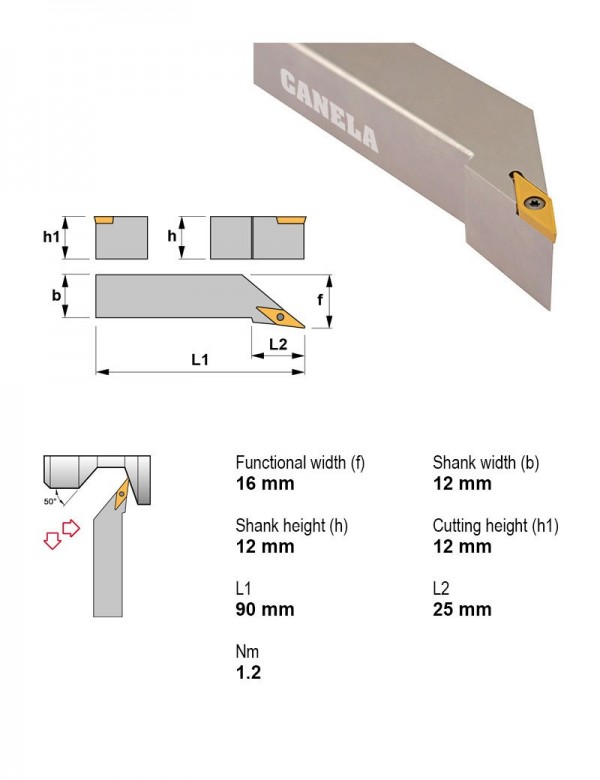

Державка токарная, 12X12, 95°, левое, Применение Профилирование, Под пластину, I.C. 7,94 мм
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 7.94 мм |
| Задний угол | Положительный |
| Сечение державки | 12X12 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SVJCR1616M16 | 93° | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 16X16 | |
| SVJCR2020K11-A | 93° | Квадратный хвостовик | Есть | Правое | Профилирование | — | 20X20 | |
| SVJCR2020K16-A | 93° | Квадратный хвостовик | Есть | Правое | Профилирование | — | 20X20 | |
| SVJCR2525M11 | 93° | Квадратный хвостовик | Нет | Правое | Профилирование | 6.35 | 25X25 | |
| SVJCR2525M16-A | 93° | Квадратный хвостовик | Есть | Правое | Профилирование | — | 25X25 | |
| SVJCR3225P16 | 93° | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 32X25 | |
| SVLCL1212G13 | 95° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 12X12 | Текущая |
| SVLCL1616H13 | 95° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 16X16 | |
| SVLCL2020K13 | 95° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 20X20 | |
| SVLCL2525M13 | 95° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 25X25 | |
| SVLCR1212G13 | 95° | Квадратный хвостовик | Нет | Правое | Профилирование | 7.94 | 12X12 | |
| SVLCR1616H13 | 95° | Квадратный хвостовик | Нет | Правое | Профилирование | 7.94 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVLCL1212G13.
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
Пластины токарные по ISO 18321
- VCMT130304TN15Пластина токарная, ромбическая 35°, IC 7,94 мм, сплав TN15
Документы по позиции
Для этой позиции документы пока не привязаны.
