Canela · Державки токарные — профилирование · арт. SVLCL2525M13

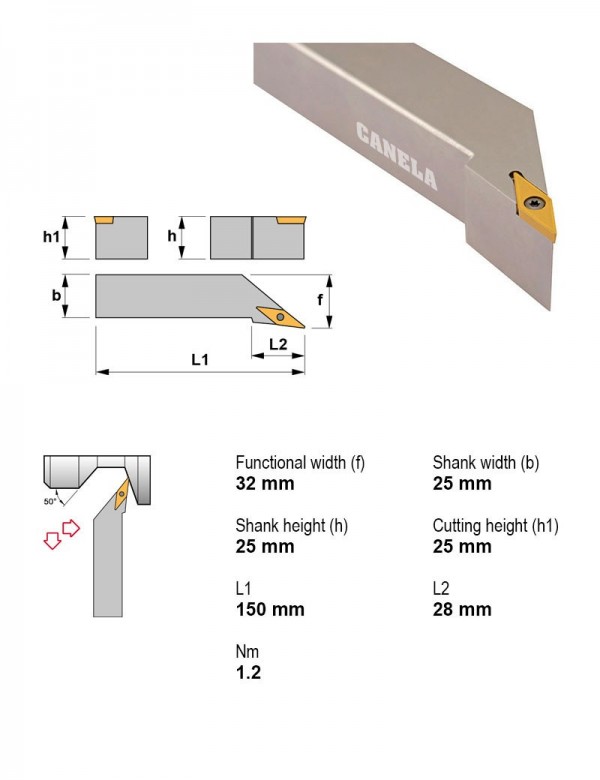

Державка токарная, 25X25, 95°, левое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 25X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| SVJCR2525M11 | 93° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVJCR2525M16-A | 93° | Центральный винт | Квадратный хвостовик | Есть | Правое | Положительный | V — ромбическая 35° | — | |
| SVJCR3225P16 | 93° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVLCL1212G13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVLCL1616H13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVLCL2020K13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVLCL2525M13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | Текущая |
| SVLCR1212G13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVLCR1616H13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVLCR2020K13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVLCR2525M13 | 95° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVVBN2020K16 | 72°30' | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | V — ромбическая 35° | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVLCL2525M13.
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм
Пластины токарные по ISO 18321
- VCMT130304TN15Пластина токарная, ромбическая 35°, IC 7,94 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
