Canela · Пластины токарные — форма V (ромбическая 35°) · арт. VCMT130304TN15

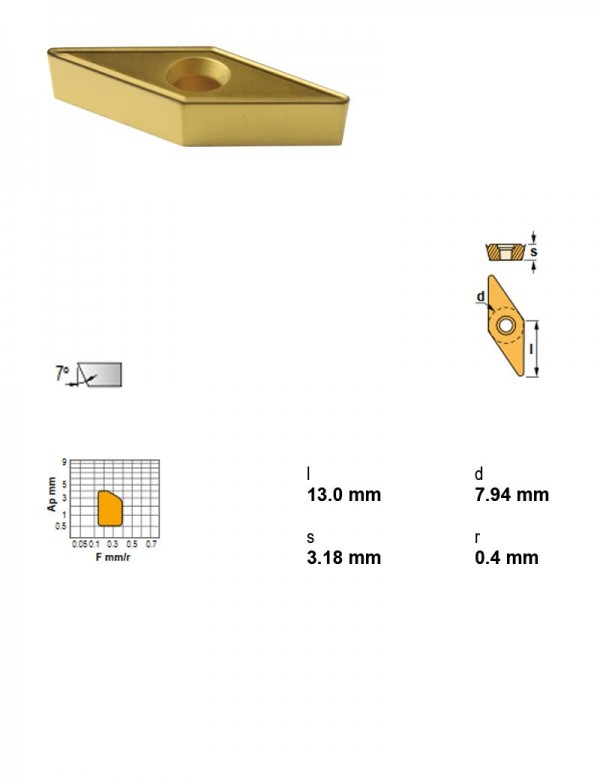

Пластина токарная, ромбическая 35°, IC 7,94 мм, сплав TN15
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 7,94 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
| Толщина пластины | 3,18 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул VCMT130304TN15 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Пластины токарные — форма V (ромбическая 35°) — 33 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Применение | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| VCGT160408-APKM15 | 0.8 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| VCGT160412-ALKM15 | 1.2 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| VCGT160412-APKM15 | 1.2 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| VCGT220530-ALKM15 | 3.0 | KM15 | 12,7 | Положительный | 5,56 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| VCGT220530-APKM15 | 3.0 | KM15 | 12,7 | Положительный | 5,56 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| VCMT110304TN15 | 0.4 | TN15 | 6,35 | Положительный | 3,18 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT130304TN15 | 0.4 | TN15 | 7,94 | Положительный | 3,18 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | Текущая |
| VCMT160404TN15 | 0.4 | TN15 | 9,52 | Положительный | 4,76 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160404TN35 | 0.4 | TN35 | 9,52 | Положительный | 4,76 | Точение | Нержавеющая сталь | Прерывистое | Чистовая, получистовая | |
| VCMT160408TN20 | 0.8 | TN20 | 9,52 | Положительный | 4,76 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160408TN35 | 0.8 | TN35 | 9,52 | Положительный | 4,76 | Точение | Нержавеющая сталь | Прерывистое | Чистовая, получистовая | |
| VNGA 160408 IN420 | 0.8 | IN420 | 9,525 | Отрицательный | 4,76 | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций VCMT130304TN15 указан производителем как подходящий.
Державки токарные по ISO 560816
- SVLCL1212G13Державка токарная, 12X12, 95°, левое, Применение Профилирование, Под пластину, I.C. 7,94 мм
- SVLCL1616H13Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 7,94 мм, Задний угол Положительный
- SVLCL2020K13Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм, Задний угол Положительный
- SVLCL2525M13Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм, Задний угол Положительный
- SVLCR1212G13Державка токарная, 12X12, 95°, правое, Применение Профилирование, Под пластину, I.C. 7,94 мм
- SVLCR1616H13Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 7,94 мм, Задний угол Положительный
- SVLCR2020K13Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм, Задний угол Положительный
- SVLCR2525M13Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм, Задний угол Положительный
- SVXCL1212G13Державка токарная, 12X12, 113°, левое
- SVXCL1616H13Державка токарная, 16X16, 113°, левое
- SVXCL2020K13Державка токарная, 20X20, 113°, левое
- SVXCL2525M13Державка токарная, 25X25, 113°, левое
- SVXCR1212G13Державка токарная, 12X12, 113°, правое
- SVXCR1616H13Державка токарная, 16X16, 113°, правое
- SVXCR2020K13Державка токарная, 20X20, 113°, правое, Применение Профилирование
- SVXCR2525M13Державка токарная, 25X25, 113°, правое, Применение Профилирование
Документы по позиции
Для этой позиции документы пока не привязаны.
