Canela · Державки токарные — профилирование · арт. SVXCL1212G13

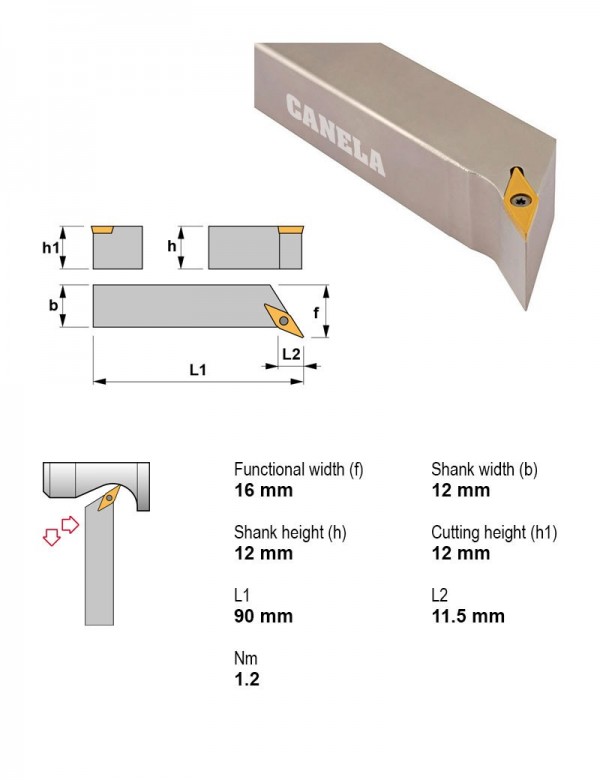

Державка токарная, 12X12, 113°, левое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 113° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 12X12 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| SVVCN1616H11 | 72°30' | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | V — ромбическая 35° | — | |
| SVVCN1616M11 | 72°30' | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | V — ромбическая 35° | — | |
| SVVCN2020K11 | 72°30' | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | V — ромбическая 35° | — | |
| SVVCN2020K16 | 72°30' | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | V — ромбическая 35° | — | |
| SVVCN2525M16 | 72°30' | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | V — ромбическая 35° | — | |
| SVVCN3225P16 | 72°30' | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | V — ромбическая 35° | — | |
| SVXCL1212G13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | Текущая |
| SVXCL1616H13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVXCL2020K13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVXCL2525M13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVXCR1212G13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVXCR1616H13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVXCL1212G13.
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм
Пластины токарные по ISO 18321
- VCMT130304TN15Пластина токарная, ромбическая 35°, IC 7,94 мм, сплав TN15
