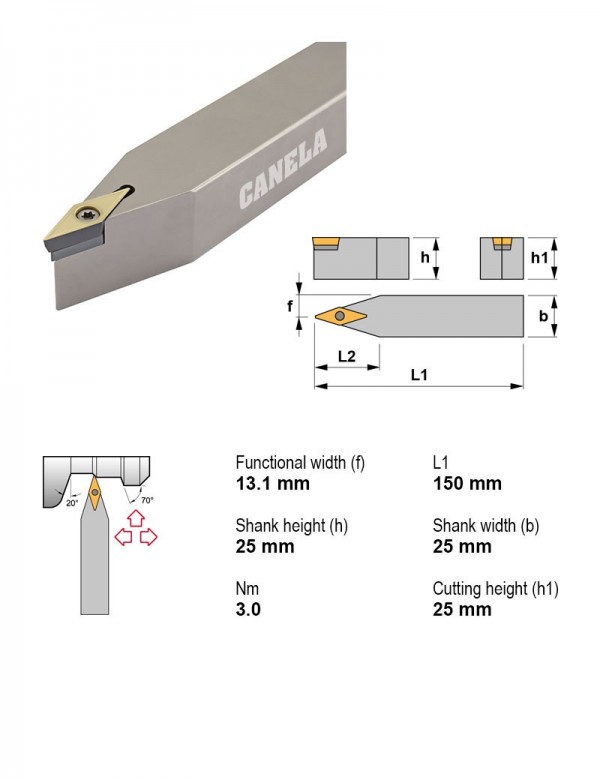

Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVVCN2525M16
Державка токарная, 25X25, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 72°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 25X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SVVCN1212F11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 12X12 | |
| SVVCN1212M11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 12X12 | |
| SVVCN1616H11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 16X16 | |
| SVVCN1616M11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 16X16 | |
| SVVCN2020K11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 20X20 | |
| SVVCN2020K16 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 9.52 | 20X20 | |
| SVVCN2525M16 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 9.52 | 25X25 | Текущая |
| SVVCN3225P16 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 9.52 | 32X25 | |
| SVXCL1212G13 | 113° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 12X12 | |
| SVXCL1616H13 | 113° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 16X16 | |
| SVXCL2020K13 | 113° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 20X20 | |
| SVXCL2525M13 | 113° | Квадратный хвостовик | Нет | Левое | Профилирование | 7.94 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVVCN2525M16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3718Пластина опорная ромбическая 35° 3718
Документы по позиции
Для этой позиции документы пока не привязаны.
